申請日: 2014.12.03
國家/省市: 中國河南(41)
主分類號: B65G 53/46(2006.01)
授權公告號: 204342011U
授權公告日: 2015.05.20
分類號: B65G 53/46(2006.01); B65G 53/36(2006.01); B65G 53/60(2006.01); B65G 65/46(2006.01); B65D 88/66(2006.01); B65D 88/68(2006.01); B65D 88/70(2006.01); B65D 90/04(2006.01); B65D 90/02(2006.01); B01F 7/08(2006.01)
申請人: 機械工業第六設計研究院有限公司
發明人: 趙新力; 張昌杰; 郭杰; 化銀鋒; 宋玉峰; 郭傳林
代理人: 韓華
代理機構: 鄭州異開專利事務所(普通合伙)(41114)
申請人地址: 河南省鄭州市中原中路191號

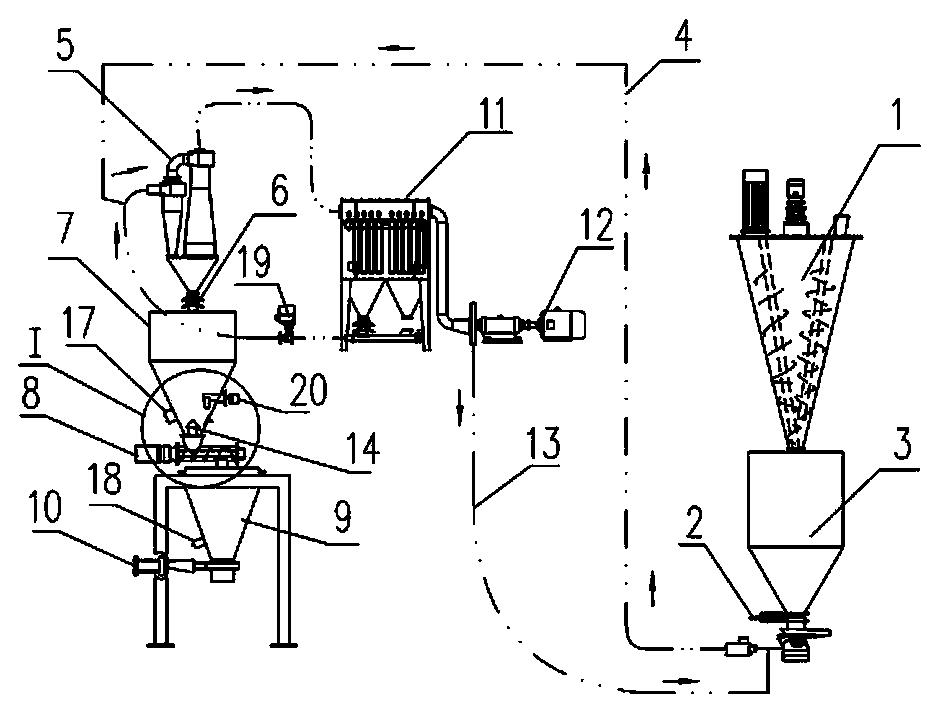

摘要: 本實用新型公開了一種樹脂粉輸送、配料系統,包括PLC控制器,圓錐混料機,圓錐混料機出料口與過渡倉進料口密封連通,過渡倉出料口通過風送管道與旋風分離器進料口連通,旋風分離器出料口通過卸料閥與料倉進料口連通,料倉出料口與螺旋輸送機進料口連通,螺旋輸送機出料口與電子稱進料口連通,旋風分離器排風口通過風送管道與濾筒除塵器進風口連通,濾筒除塵器出風口通過風送管道與高壓引風機進風口連通,高壓引風機出風口通過回風管道與風送管道連通;料倉內位于出料口處設置有破拱錐和氣墊,料倉外側壁上設有倉壁振動器;電子稱外壁上設有空氣錘。本實用新型優點在于結構科學合理,克服了樹脂粉稱量過程的沖料、堵塞及粘附現象帶來的缺點。
主權利要求 1.一種樹脂粉輸送、配料系統,包括PLC控制器,圓錐混料機,所述圓錐混料機出料口與設置有出料氣動閥門的過渡倉進料口密封連通,所述過渡倉出料口通過風送管道與旋風分離器進料口密封連通,所述旋風分離器出料口通過重錘式卸料閥與帶有料位計的料倉進料口密封連通,所述料倉出料口與螺旋輸送機進料口密封連通,所述螺旋輸送機出料口與設置在支架上的斗式電子稱進料口密封連通,所述斗式電子稱出料口設置有氣動閘板閥;其特征在于:所述旋風分離器排風口通過風送管道與濾筒除塵器進風口密封連通,所述濾筒除塵器出風口通過風送管道與高壓引風機進風口密封連通,所述高壓引風機出風口通過回風管道與位于過渡倉出料口處的風送管道密封連通;料倉內位于出料口處設置有破拱錐,位于料倉出料口處的內側壁上設置有氣墊,所述氣墊的通氣口密封延伸出料倉側壁并通過電控節流閥與外界氣源連通,位于料倉外側壁上設置有倉壁振動器;位于斗式電子稱的外壁上設置有空氣錘。
