申請?zhí)枺?/p>

CN202121502180.5

申請日：

2021.07.04

國家/省市：

41(河南)

授權公告號：

CN215541202U

授權公告日：

2022.01.18

主分類號：

B02C4/02

分類號：

B02C4/02;B02C23/12;C04B35/626;C04B35/10

申請人：

登封市匯聯磨料磨具有限公司

申請人地址：

452472 河南省鄭州市登封市盧店鎮張家門村

發明人：

張淵博

當前權利人：

登封市匯聯磨料磨具有限公司

范疇分類：

26B

當前狀態：

有效

摘要: 本實用新型公開了一種使用鋁灰低溫冶煉生產棕剛玉的設備，包括機體，所述機體內設有碾壓輥組，所述碾壓輥組包括兩個碾壓輥，所述機體上設有位于碾壓輥組上側的進料口，所述機體的下側通過連板固定有位于碾壓輥組下側的篩網，所述機體的外壁通過連桿固定有伸縮桿二，所述伸縮桿二的驅動端固定連接有貫穿連板設置的推板，所述推板與篩網的上側壁相接觸，所述機體的左側固定有連接槽，所述連接槽的外壁上開設有出料口和入料口，所述連接槽的內底壁固定有伸縮桿一，所述伸縮桿一的驅動端豎直向上固定有安裝板。本實用新型通過將未徹底粉碎的鋁灰導回機體內，進行二次粉碎，實現了鋁灰粉碎的徹底，避免了人工操作。

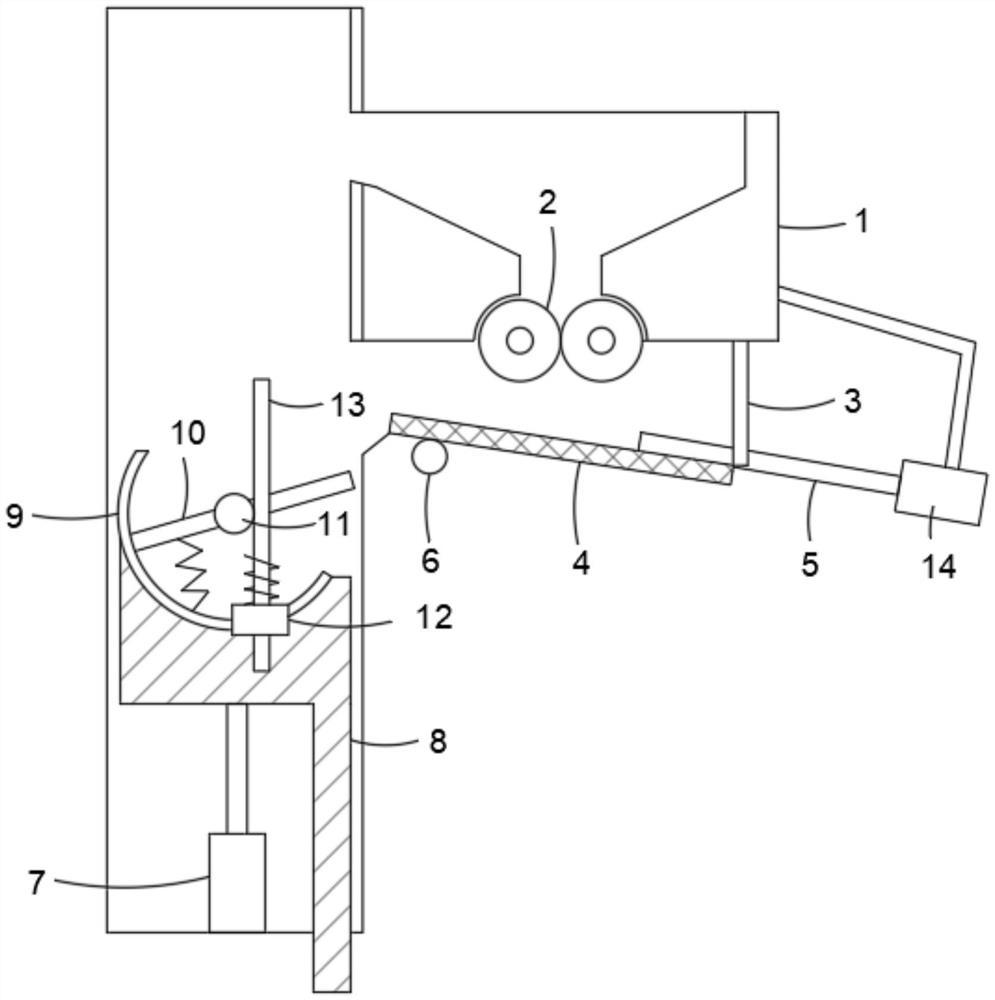

主權利要求: 1.一種使用鋁灰低溫冶煉生產棕剛玉的設備，包括機體(1)，其特征在于，所述機體(1)內設有碾壓輥組，所述碾壓輥組包括兩個碾壓輥(2)，所述機體(1)上設有位于碾壓輥組上側的進料口，所述機體(1)的下側通過連板(3)固定有位于碾壓輥組下側的篩網(4)，所述機體(1)的外壁通過連桿固定有伸縮桿二(14)，所述伸縮桿二(14)的驅動端固定連接有貫穿連板(3)設置的推板(5)，所述推板(5)與篩網(4)的上側壁相接觸，所述機體(1)的左側固定有連接槽，所述連接槽的外壁上開設有出料口和入料口，所述連接槽的內底壁固定有伸縮桿一(7)，所述伸縮桿一(7)的驅動端豎直向上固定有安裝板(8)，所述安裝板(8)上開設有弧形槽(9)，所述弧形槽(9)內安裝有轉板(10)，所述轉板(10)的中部固定有轉桿，所述轉桿的端部固定有齒輪(11)，所述安裝板(8)的外壁上還固定有導向框(12)，所述導向框(12)內滑動設置有滑板(13)，所述滑板(13)的上端外壁上設有與齒輪(11)相嚙合的鋸齒，所述滑板(13)的外壁與導向框(12)的上側壁之間固定有伸縮彈簧，所述轉板(10)的左端與弧形槽(9)的內壁之間固定有復位彈簧。
