申請?zhí)枺?/p>

CN202121555557.3

申請日：

2021.07.09

國家/省市：

41(河南)

授權公告號：

CN216464049U

授權公告日：

2022.05.10

主分類號：

B24D18/00

分類號：

B24D18/00

申請人：

登封市松仁磨料磨具有限公司

申請人地址：

452470 河南省鄭州市登封市唐莊鄉張村郭村

發明人：

王文豪

當前權利人：

登封市松仁磨料磨具有限公司

代理人：

王文利

代理機構：

河南省古格知識產權代理事務所(普通合伙) 41197

范疇分類：

26F

當前狀態：

有效

摘要: 本實用新型涉及壓制模具相關領域，具體為一種磨料磨具生產用壓制模具，包含固定機構、拼接框架、支撐機構和成型塊，所述拼接框架設置在所述固定機構上，所述拼接框架的內部設置有所述支撐機構，所述成型塊設置在所述拼接框架的內部，且所述成型塊位于所述支撐機構的上方；所述拼接框架包含首尾依次連接的第一拼接板、第二拼接板、第三拼接板、第四拼接板、通孔和滑槽；通過將第一固定栓和第二固定栓穿過通孔設置在拼接框架內部，提升了該裝置在壓制模具時的剛性，四個拼接板通過插槽固定在固定底板的上方，便于工人對該裝置進行拼接組裝，提升了該裝置的使用效果，便于取出和固定成型塊，對其進行脫模操作。

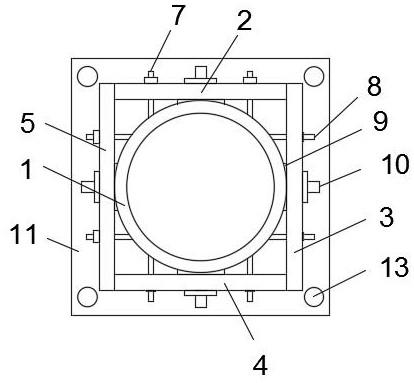

主權利要求: 1.一種磨料磨具生產用壓制模具，其特征在于：包含固定機構、拼接框架、支撐機構和成型塊(1)，所述拼接框架設置在所述固定機構上，所述拼接框架的內部設置有所述支撐機構，所述成型塊(1)設置在所述拼接框架的內部，且所述成型塊(1)位于所述支撐機構的上方；所述拼接框架包含首尾依次連接的第一拼接板(2)、第二拼接板(3)、第三拼接板(4)和第四拼接板(5)，所述第一拼接板(2)、所述第二拼接板(3)、所述第三拼接板(4)和所述第四拼接板(5)的外表面均開設有多個通孔(6)和滑槽(14)，且所述滑槽(14)設置在所述通孔(6)之間；所述支撐機構包含第一固定栓(7)、第二固定栓(8)、滑板(9)和滑頭(10)，所述第一固定栓(7)穿過所述通孔(6)設置在所述第一拼接板(2)和所述第三拼接板(4)上，所述第二固定栓(8)穿過所述通孔(6)設置在所述第二拼接板(3)和所述第四拼接板(5)上，所述滑槽(14)的一側設置有所述滑板(9)，所述滑槽(14)的另一側設置有所述滑頭(10)，所述滑頭(10)與所述滑板(9)相接。
