申請?zhí)枺?/p>

CN202121628014.X

申請日：

2021.07.18

國家/省市：

41(河南)

授權公告號：

CN215295816U

授權公告日：

2021.12.24

主分類號：

F27B17/00

分類號：

F27B17/00;F27D3/00;B02C4/12;B02C4/30;B02C4/42;C09K3/14;C01F7/02

申請人：

登封市匯聯磨料磨具有限公司

申請人地址：

452472 河南省鄭州市登封市朝陽路張家門村

發明人：

張淵博

當前權利人：

登封市匯聯磨料磨具有限公司

范疇分類：

35E

當前狀態：

有效

摘要: 本實用新型公開了一種棕剛玉磨料的煅燒裝置，包括入料倉以及煅燒窯體，所述入料倉和煅燒窯體之間是相互連通的；磨板，所述磨板是安裝在入料倉的內側壁上，所述磨板上設有多個通孔，所述磨板的上方設有用于細化磨料的磨輥，所述磨輥上轉動連接有凹形安裝板；承載板，所述承載板安裝在磨板的底側，所述承載板上設有可以貫穿通孔的磨銷，所述磨銷的上端呈球狀設置且所述磨輥和磨銷相互配合用于細化磨料。本實用新型通過往復絲杠、煅燒窯體、伸縮桿、磨輥、細化柱、磨板、磨銷、凹形安裝板、伸縮缸、承載板、頂板等結構的相互作用，從而可以將磨料進行細化，從而提高后續產品的光滑度。

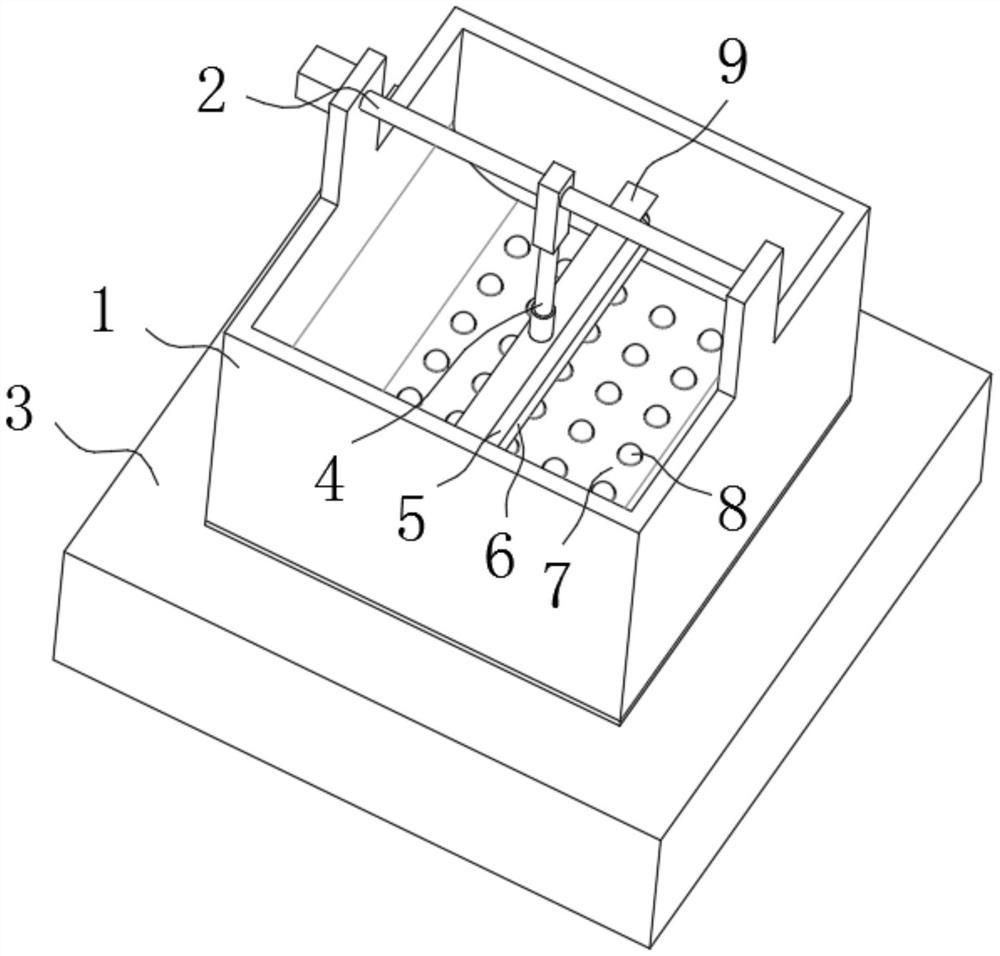

主權利要求: 1.一種棕剛玉磨料的煅燒裝置，其特征在于,包括入料倉(1)以及煅燒窯體(3)，所述入料倉(1)和煅燒窯體(3)之間是相互連通的；磨板(7)，所述磨板(7)是安裝在入料倉(1)的內側壁上，所述磨板(7)上設有多個通孔，所述磨板(7)的上方設有用于細化磨料的磨輥(5)，所述磨輥(5)上轉動連接有凹形安裝板(9)；承載板(11)，所述承載板(11)安裝在磨板(7)的底側，所述承載板(11)上設有可以貫穿通孔的磨銷(8)，所述磨銷(8)的上端呈球狀設置且所述磨輥(5)和磨銷(8)相互配合用于細化磨料。
