1, 磨料
　　剛玉
　　(1)棕剛玉: 熔塊法, 傾倒法, 流放法
　?、僭?礬土 含Al2O3>70% 1.5t
　　 鐵屑 0.2
　　 焦碳 0.1
　　② 三相電弧爐
　　　　
　　成品:Al2O3>97% TiO2 2∽3%
　　(2)單晶剛玉: (棕剛玉原料)+黃鐵礦
　　 Al2S3+6H2O→2Al(OH)3+3H2S↑ (3)白剛玉: 鋁氧粉
　　(4) 鉻剛玉: 鋁氧粉+Cr2O3 0.5∽3%

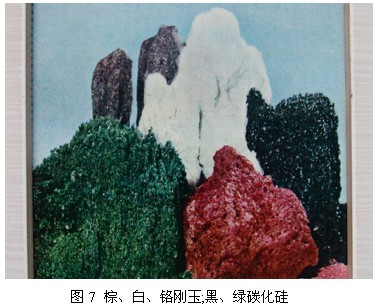

　　 碳化硅
　　(1)黑碳化硅
　　①原料: 石英 SiO2 44.5∽59%
　　 焦碳 C 34∽44%
　　 木屑 0∽11%
　　②設備: 固定爐, 活動爐
　　

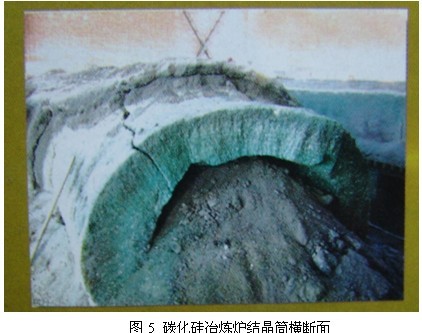

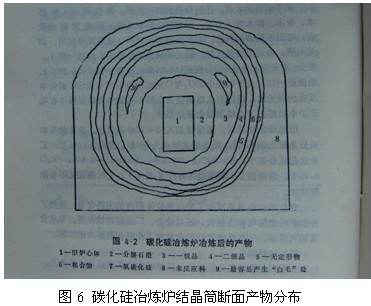

　?、蹮捄蟮漠a物分布
　　
　　1,爐心 2,石墨 3, 4, SiC 5, 無定形物
　　6,粘合物 7,氧碳化硅 8,爐料 9,白毛
　　④綠碳化硅: (黑碳化硅原料)+食鹽 NaL 0∽8%
　　制粒:破碎,篩分,磁選,洗滌
　　破碎設備:對輥,球磨,無介質
　　
　　2, 磨具 三要素五因子
　　 磨料----材質, 粒度;
　　 結合劑----性能, 硬度;
　　 氣孔----組織
　　(1)陶瓷結合劑磨具
　　①磨料
　?、诮Y合劑原料
　　A,粘土:Al2O3?2SiO2?2H2O
　　a,有可塑性
　　b,引入 Al2O3, SiO2
　　c,耐火度:1570℃ 以上
　　 黃土,膨潤土
　　B,長石:R2O?Al2O3?6 SiO2
　　 鉀長石,鈉長石,耐火度:1300℃ 左右
　　 a, 降低可塑性, 避免開裂
　　 b, 降低耐火度, 提高強度
　　C,石英:SiO2 耐火度:1700℃ 左右
　　 a, 屬瘠性原料, 提高脆性, 自銳性好
　　 b, 減少堿性原料對碳化硅:的侵蝕
　　D,滑石:3MgO?4 SiO2?H2O 耐火度:1350℃左右
　　 a, 引入MgO
　　 b, 降低耐火度:
　　 c, 減少磨具發紅
　　 E, 硼玻璃: 硼砂+長石
　　 a, 提高反應能力
　　 b, 用于剛玉磨具作高強度結合劑
　　③輔助材料
　　a,水玻璃:亦稱泡花堿,
　　 石英+純堿—Δ→
　　 作潤濕劑,是結合劑的一部分
　　b,糊精:澱粉水解;起粘接作用,提高毛坯強度

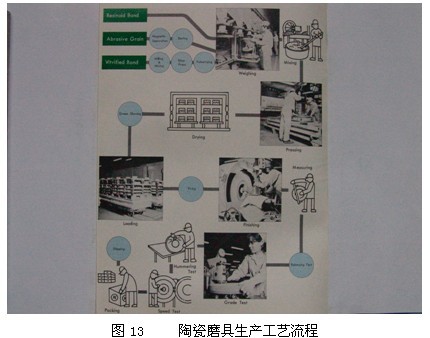

　　④生產工藝
　　a,配混料:磨料+結合劑+潤濕劑

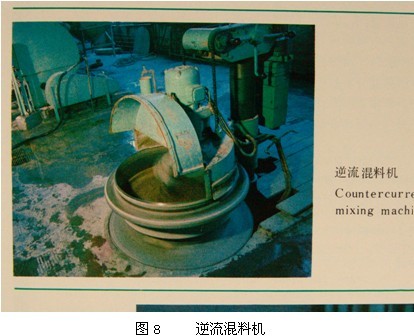

　　 混料設備
　　

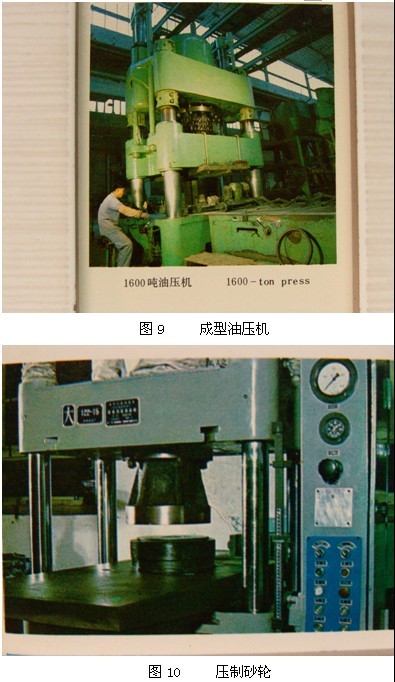

　　b,成型:壓制,澆注
　　
　　c,干燥

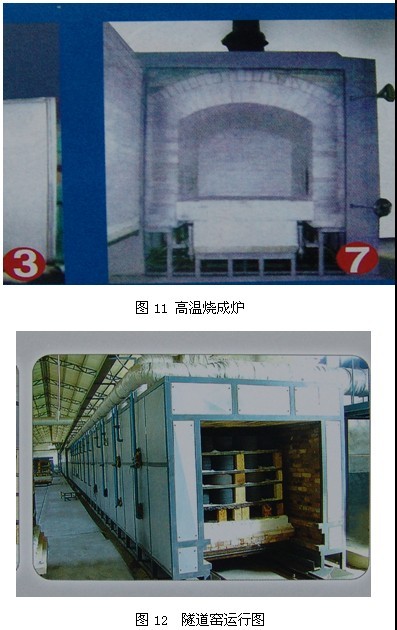

　　d,燒成:1250∽1300℃;燃料,設備
　　
　　e,加工:磨,車
　　f,檢查:外觀,強度,硬度,平衡
　　

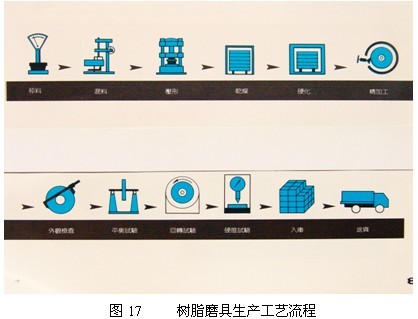

　　(2)樹脂結合劑磨具
　?、俜尤渲? 苯酚+甲醛
　　催化劑: 氨水----液體
　　 鹽酸----固體
　　新酚,聚酰亞胺樹脂

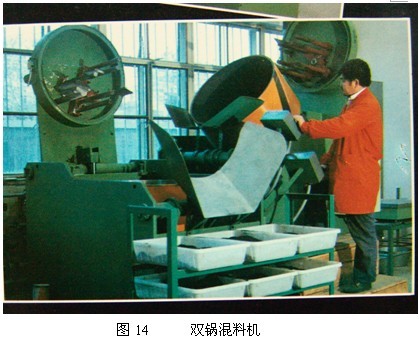

　?、谂浠炝?br />　　磨料+液體+粉狀+填料→混合
　　
　?、鄢尚? 冷壓, 熱壓
　　

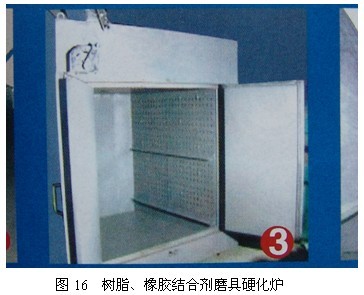

　?、苡不? 15h, 180℃, 保溫4h
　　
　　⑤加工, 檢查 (同)
　　
　　(3)橡膠結合劑磨具
　　①結合劑: 丁苯, 丁氰, 天然
　?、谟不瘎? S
　?、叟浜蟿?
　　促進劑:M,D,TMTD,H
　　軟化劑:硬脂酸
　　填料:ZnO,MgO,CaCO3,Fe2O3,C

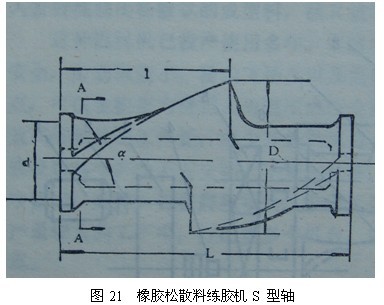

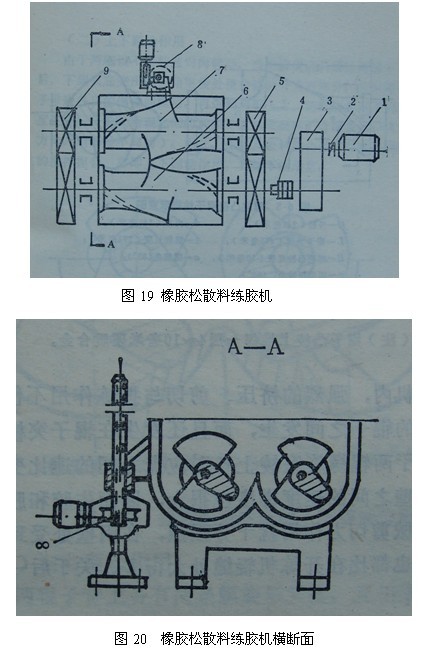

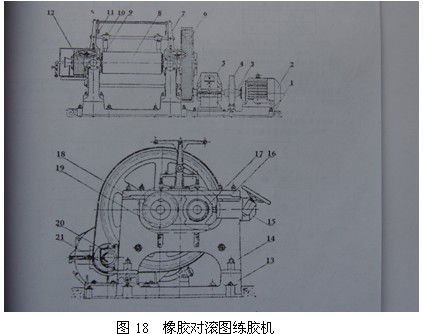

　?、軣捘z,混料;對輥,松散機
　　　　

　　⑤成型: 切片, 迭壓, 松散料
　　⑥硬化: 180℃, 8h (4,4), 帶模, 脫模
　?、呒庸? 檢查 (同)
