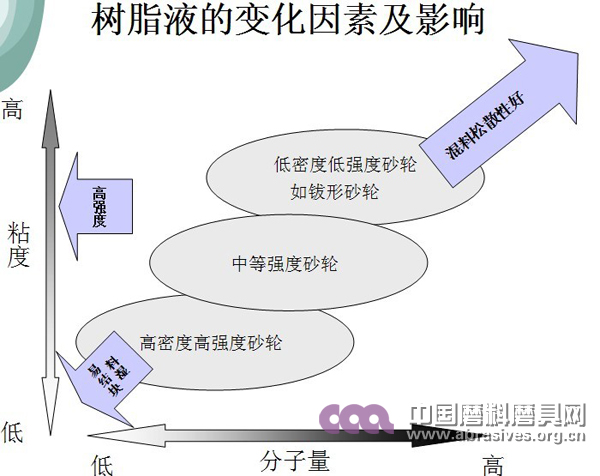

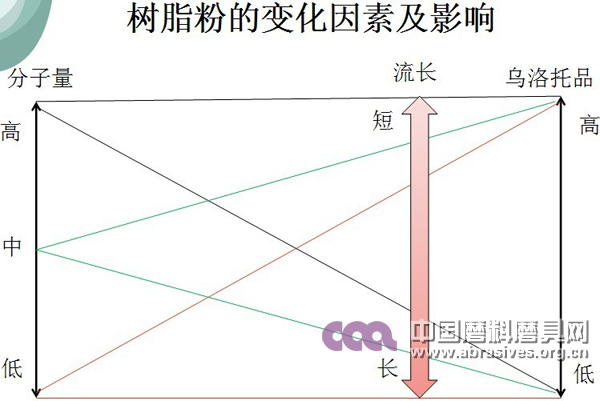

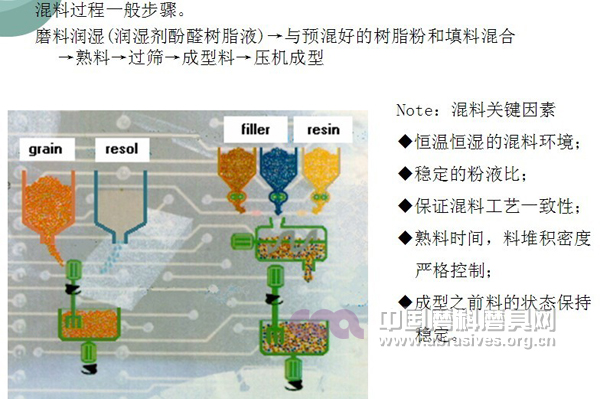

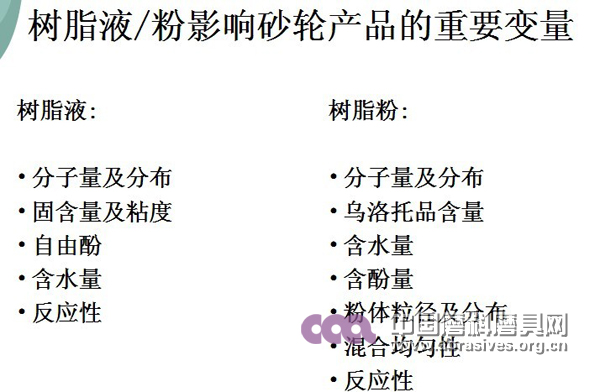

一、砂輪的混料及樹(shù)脂液/粉對(duì)混料的影響





       二、環(huán)境因素對(duì)混料及砂輪切割性能的影響

       實(shí)驗(yàn)提綱

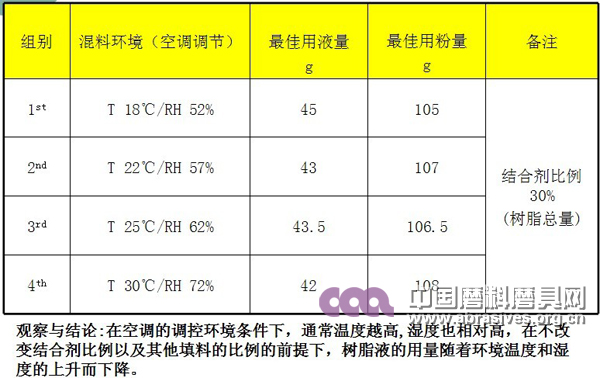

       （1）.混料環(huán)境對(duì)“粉-液比”的影響

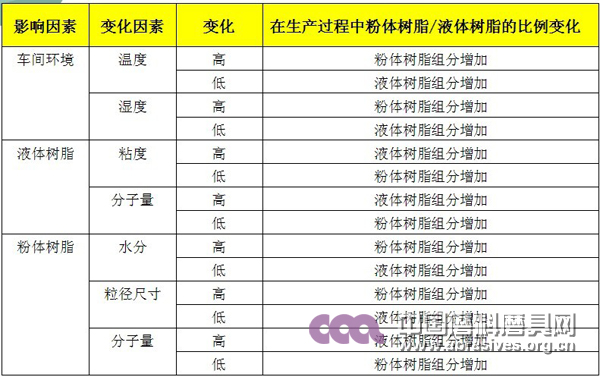

       （2）.不同影響因素下如何調(diào)節(jié)混料粉液比

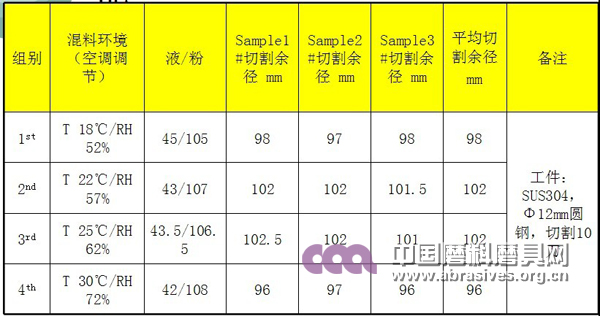

        （3）.實(shí)驗(yàn)數(shù)據(jù)和結(jié)論-砂輪切割性能

        4.建議與討論
       雖然混料過(guò)程中環(huán)境的影響可以通過(guò)調(diào)節(jié)粉液比來(lái)彌補(bǔ)從而獲得好的成型料，但是這種方法會(huì)導(dǎo)致砂輪質(zhì)量的不穩(wěn)定，所以砂輪生產(chǎn)過(guò)程中要保證粉液比不變這一點(diǎn)非常重要，同時(shí)對(duì)生產(chǎn)工作環(huán)境要嚴(yán)格控制。

       三、砂輪的老化—性能衰減實(shí)驗(yàn)

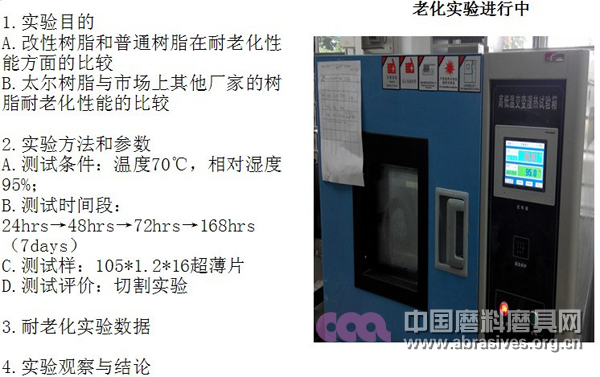

       實(shí)驗(yàn)提綱

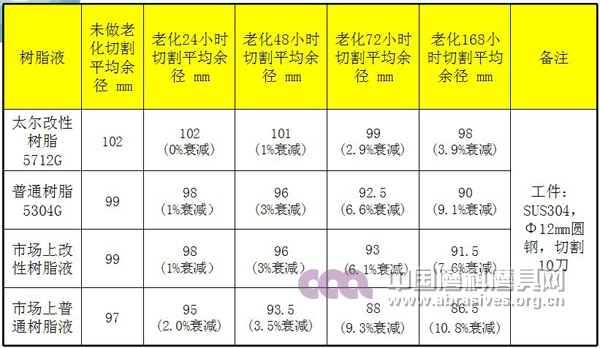

       （1）.耐老化實(shí)驗(yàn)數(shù)據(jù)-砂輪切割性能        （2）實(shí)驗(yàn)觀察與結(jié)論
        1）.砂輪片在設(shè)定的70℃，相對(duì)濕度95%的老化環(huán)境下, 切割性能會(huì)有明顯衰減；

        2）.在其他條件一樣的情況下,樹(shù)脂液不同,砂輪片的耐老化性能會(huì)有較大差異；

        3）.樹(shù)脂液改性可以提高（如：太爾的改性樹(shù)脂5712G）砂輪產(chǎn)品的耐老化性能，并且在超薄片產(chǎn)品的切割性能評(píng)價(jià)對(duì)比上得到驗(yàn)證。

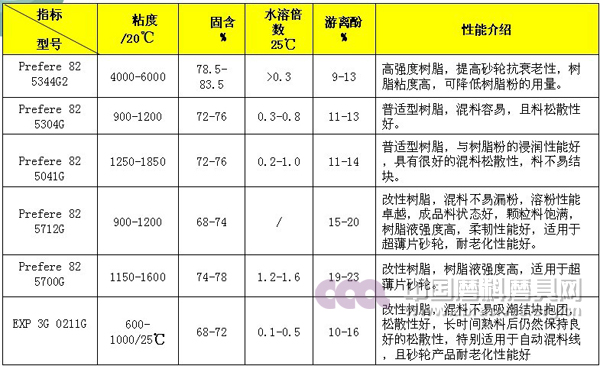

       常用砂輪樹(shù)脂液的種類
