核能的發(fā)展與安全性提升，離不開(kāi)新型核材料的出現(xiàn)以及對(duì)于傳統(tǒng)核材料的改進(jìn)。自2011年福島核事故以來(lái)，人們對(duì)反應(yīng)堆包殼材料提出了事故容錯(cuò)性的迫切需求，即在核安全事故發(fā)生后的一段時(shí)間內(nèi)，包殼材料能夠保持其結(jié)構(gòu)與功能的完整性，進(jìn)而為后續(xù)的救助與修復(fù)工作爭(zhēng)取時(shí)間。近期，中國(guó)科學(xué)院寧波材料技術(shù)與工程研究所核能材料工程實(shí)驗(yàn)室（籌）科研人員應(yīng)邀在材料領(lǐng)域期刊Scripta Materialia上發(fā)表觀點(diǎn)評(píng)述，分析了碳化硅纖維增強(qiáng)碳化硅復(fù)合材料核用存在的關(guān)鍵問(wèn)題，以及核能材料研發(fā)過(guò)程材料基因組技術(shù)所能發(fā)揮的作用。

　　新型的事故容錯(cuò)核燃料（Accident Tolerance Fuel，ATF）包殼材料要求其在原有力學(xué)性能、抗輻照性能和抗腐蝕性能的基礎(chǔ)上，進(jìn)一步提升在高溫水蒸氣環(huán)境下的抗氧化性能以及對(duì)裂變氣體的容納性能。碳化硅纖維增強(qiáng)碳化硅陶瓷基復(fù)合材料（SiCf/SiC）具有高強(qiáng)度、耐高溫、耐腐蝕、耐輻照等特性，被認(rèn)為是應(yīng)用于事故容錯(cuò)核燃料包殼、面向高溫輻照環(huán)境的結(jié)構(gòu)組件和散裂靶結(jié)構(gòu)單元、核聚變堆流道插件等部件的最佳候選核用材料之一。目前核用SiCf/SiC復(fù)合材料在中子輻照環(huán)境下最大的難題在于纖維與基體之間的中間層問(wèn)題。由于纖維和基體之間結(jié)晶程度的不同和中間層界面耐輻照能力的限制，低劑量中子輻照會(huì)造成復(fù)合材料內(nèi)部產(chǎn)生大量的微裂紋，直接導(dǎo)致輻照后力學(xué)性能和導(dǎo)熱能力的下降。觀點(diǎn)評(píng)述對(duì)熱解碳（Pyrolytic Carbon，PyC）、六方氮化硼（Hexagonal-BN）等傳統(tǒng)界面層材料進(jìn)行了詳細(xì)分析，如其耐輻照性能較差或?yàn)橹凶佣疚铮胰菀妆谎趸M(jìn)而導(dǎo)致復(fù)合材料在輻照和氧化環(huán)境下的服役穩(wěn)定性不足。評(píng)述首次提出利用三元層狀陶瓷MAX相材料作為中間層的選型。MAX相材料兼具金屬和陶瓷的特性，耐輻照性能、抗氧化性能和斷裂能吸收能力優(yōu)異，可作為一種全新的纖維增韌陶瓷基復(fù)合材料界面層。然而，由于該類材料制備難度高，目前國(guó)內(nèi)外尚無(wú)在纖維表面制備MAX相界面層的相關(guān)報(bào)道。以往，寧波材料所核能材料工程實(shí)驗(yàn)室（籌）介紹了近期開(kāi)發(fā)的一種以高溫離子液體為介質(zhì)、基于原位反應(yīng)的纖維表面MAX相涂層制備工藝，首次在碳纖維表面和碳化硅纖維表面制備出了均勻的、厚度可控的MAX相涂層。涂層內(nèi)部有一層較薄的多晶TiC過(guò)渡層，外部為MAX相Ti2AlC層。通過(guò)改變反應(yīng)條件，可以有效控制涂層厚度和表面形貌。研究表明，在高溫空氣氧化和水蒸氣氧化的條件下，該涂層均可以為碳纖維與碳化硅纖維提供有效的抗氧化保護(hù)。該工作一經(jīng)發(fā)表即引起了國(guó)際同行的廣泛興趣，美國(guó)橡樹(shù)嶺國(guó)家實(shí)驗(yàn)室核聚變材料研究者Takaaki Koyanaki在第十八屆國(guó)際核聚變材料大會(huì)上專門對(duì)本工作進(jìn)行了介紹。

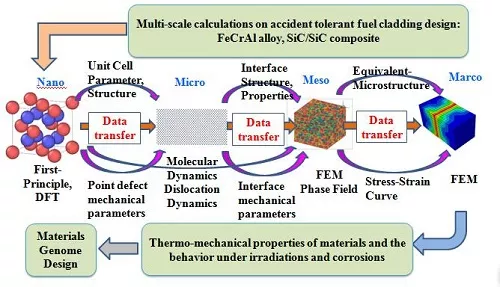

　　針對(duì)核能產(chǎn)業(yè)對(duì)新型ATF包殼材料的迫切需求，縮短該類材料的研發(fā)周期，寧波材料所核能材料工程實(shí)驗(yàn)室（籌）理論研究團(tuán)隊(duì)提出了使用材料基因組方法對(duì)ATF包殼材料進(jìn)行優(yōu)化設(shè)計(jì)。在該設(shè)計(jì)策略中，研究人員針對(duì)材料從其微觀組織結(jié)構(gòu)預(yù)測(cè)宏觀性能的困難，通過(guò)捕捉不同尺度下理論模型的研究重點(diǎn)，建立起了一套以各尺度算法間參數(shù)傳遞為中心的多尺度耦合計(jì)算方案（如圖2）。在該方案的實(shí)施過(guò)程中，研究人員首先在納觀尺度上利用第一性原理方法研究單晶材料的力學(xué)與能量參數(shù)，其計(jì)算結(jié)果同時(shí)也用于擬合分子動(dòng)力學(xué)使用的勢(shì)能力場(chǎng)。在微觀尺度上，利用分子動(dòng)力學(xué)計(jì)算微觀缺陷在材料內(nèi)的分布、運(yùn)動(dòng)行為以及對(duì)材料性能的影響，將結(jié)果傳遞為相場(chǎng)與有限元計(jì)算。在介觀尺度上，使用結(jié)合了晶體塑性理論模型的相場(chǎng)方法，模擬冷軋與熱加工過(guò)程中的晶粒演化過(guò)程，找出加工工藝參數(shù)對(duì)材料晶粒分度等微觀組織結(jié)構(gòu)的影響。在宏觀尺度上，通過(guò)有限元模擬實(shí)現(xiàn)對(duì)多晶材料宏觀力學(xué)、熱學(xué)性能的預(yù)測(cè)，最終得到應(yīng)力應(yīng)變曲線、溫度場(chǎng)應(yīng)力場(chǎng)分布等關(guān)鍵工程參數(shù)。整個(gè)計(jì)算方案通過(guò)將數(shù)據(jù)從低尺度向高尺度的傳遞，解決了不同尺度下理論計(jì)算的耦合問(wèn)題，實(shí)現(xiàn)了運(yùn)用材料基因組方法對(duì)宏觀熱力學(xué)性能的有效預(yù)測(cè)。

　　上述觀點(diǎn)評(píng)述文章發(fā)表在Scripta Materialia特邀核能材料專刊上。寧波材料所研究員黃慶為本期專刊的客座編輯之一。以上研究得到了國(guó)家重點(diǎn)研發(fā)計(jì)劃、國(guó)家自然科學(xué)基金以及中科院戰(zhàn)略先導(dǎo)科技專項(xiàng)的資助。

圖1.碳化硅纖維表面MAX相涂層的形貌

圖2.材料基因組思想下先進(jìn)核能包殼材料的多尺度模擬耦合方案
