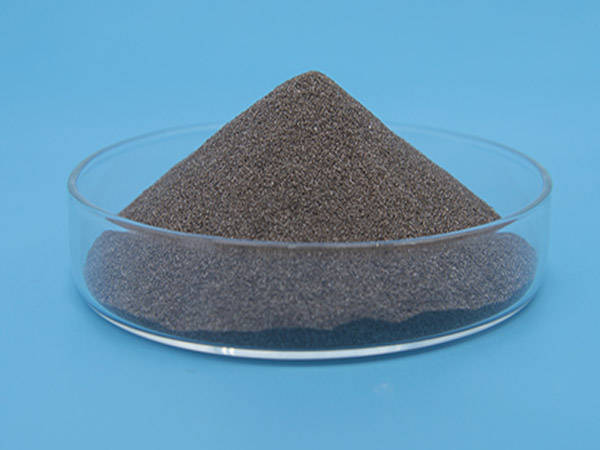

棕剛玉是以優(yōu)質(zhì)磨料級礬土為原料，配以輔料，于電弧爐中經(jīng)2250℃以上高溫精煉制成。其自銳性好、磨削力強。但是在使用過程中，通常會加入適量的鐵屑，以此來增加其使用效果。今天就跟大家分享一下棕剛玉磨料對鐵屑的添加要求有哪些。

棕剛玉磨料對鐵屑的添加要求如下：

1、鐵屑的加入量是由礬土中氧化硅的含量來決定，但是礬土中氧化鐵的含量也影響鐵屑的用量，氧化鐵還原生成的鐵可以代替一部分鐵屑。鐵合金中硅含量超過20%時，其感磁性能大降，硅含量達30%~33%時不感磁。棕剛玉冶煉工藝要求鐵合金中硅的濃度低于16%，即鐵硅比（Fe質(zhì)量/Si質(zhì)量）約為5.5。

2、常用的鐵屑有鑄鐵屑和鋼屑。鑄鐵屑比鋼屑更好。當鋁含量達到4%時，鐵合金就失去磁性。鋁對鐵合金感磁性的影響遠比硅要強烈的多，考慮到在冶煉過程中氧化鋁不可避免地有少量還原而進入鐵合金，因此要求棕剛玉中鐵屑中的鋁含量不超過0.4%。鑄鐵屑含碳量比鋼屑高5~10倍。

3、如果使用鋼屑，要進行加工處理，使其長度不超過60mm。因為過長的鋼屑會使爐料電阻降低，使電極不能深插料層，還容易引起懸料，影響棕剛玉冶煉操作。

4、對鐵屑的要求除長度（或粒度）外，還有化學成分。要求Fe＞88%，Si＜2.5%，Al＜0.4%。

根據(jù)上述要求進行產(chǎn)品的添加，從而保證產(chǎn)品的使用效果，但是在進行鐵屑的添加時，一定要確保其使用要求符合使用標準，得以提升使用效果
