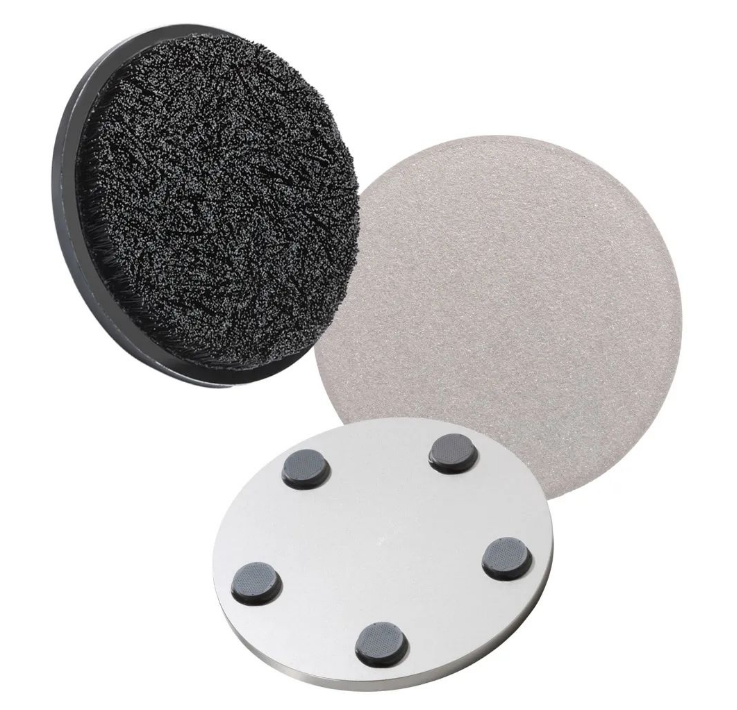

我是一枚CMP研磨盤，來自3M。圓圓的身形里藏著滿滿的匠心工藝。

       我的公司3M，活躍于人類工作生活的各個方面，是一家經營多元化產品的百年科技企業。

       然而，不止是日常使用的物品，3M的材料還出現在各類電子產品的生產制造過程里。我們都知道，高精度半導體生產技術的發展已經成為了當今科技領域的核心。但半導體制造有一套復雜的流程，需要各種材料和技術的完美配合。作為制造過程中重要的一環，修整晶圓表面的CMP技術，即化學機械拋光技術，對材料的選擇和性能要求非常高。

       CMP的作用是在晶圓片加工中去除表面多余的材料，保證晶圓表面的平整度和光潔度，從而保證半導體芯片的性能。

       CMP材料的大家族里有研磨盤、研磨墊、研磨刷等多種產品。作為CMP材料的明星單品，我的應用廣泛，涵蓋了從高端芯片到普通電子產品的生產，包括DRAM、Flash、CMOS、CPU等，可以適應各種半導體制造工藝和要求，全心全意為半導體制造商帶來更高的產量和更佳的質量。我的公司3M目前已經開發了2個系列的產品：3M? Trizact? 研磨盤及3M? 鉆石研磨盤，從整體形狀到尖端形狀再到高度分布，幾乎每一方面都可以在微觀尺度上進行定制，按照您喜歡的程度進行修整。

       作為一位 “平整大師”，我采用3M公司專有的微復制工藝，使用具有類鉆涂層的陶瓷或鉆石材料，能夠有效控制研磨壓力和溫度。可以提供高效的研磨效果，最大程度地減少磨損，保證研磨過程中的穩定性和可重復性。

       此外，我還是一名“材料兼容家”。我可以適應包括硅、氮化硅、氧化鋁等各種材料和要求，具有優異的切削性和光潔度，保證芯片表面的平整度。

       一道道優良的工藝讓我擁有長壽基因，具備高度的耐磨性，可以大幅度降低生產成本和工藝調整的次數。

       CMP研磨盤修整毛刷是我的好搭檔，它的刷毛獨立固定并均勻分布于刷子表面，可以在研磨過程中有效地清除碎屑，有效分配研磨液。

       作為一家科技企業，我的公司3M不斷推進半導體制造技術的研發和應用，為市場提供優質的CMP材料和其他半導體制造相關材料和方案，包括晶圓保護、先進封裝材料等，為半導體制造商提供全面的技術支持，幫助半導體廠商提高生產效率，降低成本，提高產品質量和市場競爭力。“科技，改善生活”的信念一直活躍于百年的3M公司中。盡心攻克半導體生產制造的材料難題，于是一只先進的CMP研磨盤由此誕生，我們希望幫助您塑造半導體行業的未來。
