深入探索 CMP:化學機械拋光技術的全方位解讀

關鍵詞 CMP|2024-09-14 10:16:14|來源 DT半導體
摘要 在半導體制造這個高度精密且復雜的領域中,CMP(化學機械拋光)技術宛如一顆隱匿于幕后的璀璨明珠,雖不被大眾所熟知,卻在芯片制造的進程中扮演著不可或缺的關鍵角色。今天,就讓我們一同深...

       在半導體制造這個高度精密且復雜的領域中,CMP(化學機械拋光)技術宛如一顆隱匿于幕后的璀璨明珠,雖不被大眾所熟知,卻在芯片制造的進程中扮演著不可或缺的關鍵角色。今天,就讓我們一同深入挖掘 CMP 技術,揭開它神秘的面紗。

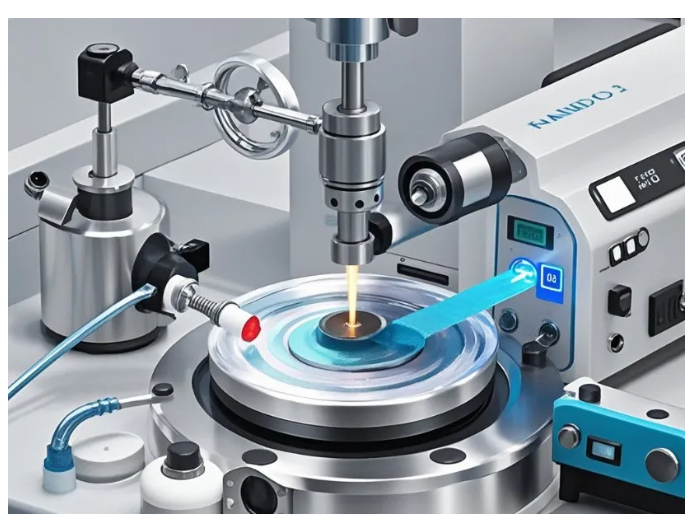

       CMP技術的基本原理

       CMP技術是一種將化學腐蝕與機械研磨完美結合的表面平坦化技術。其原理的核心在于化學與機械作用的協同效應,這就如同一場精心編排的雙人舞,二者相互配合、缺一不可。


       化學方面:拋光頭將晶圓緊壓在高速旋轉的拋光墊上。拋光墊表面的微絨毛和微小顆粒在壓力下與晶圓表面產生摩擦,去除化學作用形成的氧化層,露出新表面,新表面又被化學氧化后再次被機械研磨,如此循環,最終將晶圓表面粗糙度降至納米級。

       機械方面:拋光液在CMP技術的化學作用中起關鍵作用。其中氧化劑先與晶圓表面(如硅晶圓)反應,將硅氧化為二氧化硅,形成較軟的氧化層。絡合劑則與反應產物結合,使其溶解于拋光液中,防止在晶圓表面堆積。

       CMP 技術在半導體制造中的核心地位

       1、芯片制造前端制程

       硅晶圓制備時,CMP技術用于初始平坦化。晶圓因晶體生長和切割等工藝表面不平整,CMP可將其打磨平整,為光刻、刻蝕等后續工藝提供理想起始平面。例如光刻工藝中,平坦的晶圓表面有助于光刻膠均勻涂布,保證光刻圖形的分辨率和準確性。

       2、多層金屬互連結構制造

       在現代芯片多層金屬布線制造中,每層金屬布線完成后需CMP技術平坦化,為下一層布線提供平坦表面。這如同建造高樓大廈時每層地面需平整夯實,否則會出現短路、信號傳輸延遲等問題,影響芯片性能。

       3、芯片制造后端制程

       在芯片封裝過程中,CMP技術可精確控制晶圓厚度,滿足封裝厚度要求。在扇出型封裝和系統級封裝等特殊封裝結構中,也用于平坦化封裝表面,提高封裝質量和性能。

       CMP設備的關鍵組件與技術創新

       1、拋光頭:壓力控制的藝術

       拋光頭是CMP設備施加壓力的關鍵部件,現代拋光頭壓力控制精度極高,可達亞千帕級別??筛鶕煌A材料、拋光工藝和階段精確調整壓力大小,且能保證壓力在晶圓表面均勻分布,避免局部壓力不均影響拋光效果。


       2、拋光墊:微觀結構與性能優化

       拋光墊與晶圓直接接觸,其微觀結構和性能影響CMP效果。表面微觀結構有特定紋理和孔隙率,可容納并均勻分布拋光液。其硬度、彈性等性能經過優化,不同的晶圓材料需要匹配不同性能的拋光墊。同時,研發人員不斷探索新的拋光墊材料和制造工藝,如采用新型高分子復合材料和納米技術改性,以提高使用壽命和性能穩定性。


       3、拋光液:化學成分的精細調配

       拋光液是CMP技術的化學核心。除氧化劑和絡合劑外,還包含pH調節劑、表面活性劑等組分。pH調節劑控制酸堿度確保化學反應在最佳pH值范圍,表面活性劑降低表面張力使拋光液更好浸潤晶圓表面。隨著環保意識提高,研發綠色環保型拋光液成為重要方向,需在保證拋光效果的同時減少有害物質使用并提高可生物降解性。

       CMP 技術面臨的挑戰與應對策略

       1、納米級工藝的挑戰

       隨著芯片制程向更小納米級別發展,CMP技術面臨精度和均勻性的高要求挑戰。在 7nm及以下制程芯片制造中,需將晶圓表面平整度控制在亞納米級,這要求CMP設備各參數如壓力、轉速、拋光液流量等超高精度控制。且納米級工藝下芯片結構復雜,要確保在整個晶圓尤其是微觀結構區域實現均勻拋光效果困難。

       2、新材料的適應

        半導體制造中的新材料如第三代半導體材料(碳化硅、氮化鎵等)、高介電常數材料、金屬柵極材料等帶來挑戰。以碳化硅為例,其硬度高,CMP技術需調整拋光參數,如增加壓力、優化拋光液配方。新材料對拋光液化學成分更敏感,易產生表面缺陷或反應副產物殘留,需研發適配的拋光液和工藝。

        3、環保與成本壓力

        環保方面:CMP過程中的化學拋光液含重金屬離子等有害物質,廢棄物處理不當會污染環境。

成本方面:CMP設備造價高,拋光液和拋光墊等耗材成本不容忽視。隨著芯片制造規模擴大,需在保證性能的前提下降低設備運營成本、減少環境影響。

         CMP 技術的未來展望

       1、技術發展

       朝著更高精度、更強適應性和更智能化方向發展。隨著芯片制程逼近原子級別,CMP 技術精度將不斷提高。面對半導體制造的新材料和新工藝,CMP 技術將不斷創新適應需求。智能化方面,人工智能和機器學習技術將深度融入,實現對拋光過程的自主學習、預測和優化,提高拋光效率和質量。

       2、市場需求

       5G、物聯網、人工智能、汽車電子等新興產業發展促使半導體芯片需求持續增長,為 CMP 技術提供廣闊市場空間。在高性能計算、人工智能芯片、汽車自動駕駛芯片等高端芯片制造領域,CMP 技術需求更旺盛。消費電子產品的普及也促使 CMP 技術創新以滿足小型化、高性能化和低成本化需求。

       3、產業格局

       全球CMP 技術市場現由少數大企業主導,隨著中國、韓國等新興經濟體在半導體產業投入加大,國內企業在 CMP 技術研發和設備制造取得成果,全球 CMP 技術市場將呈多元化競爭格局,這將促進技術創新、降低成本和提高行業效率。

       總之,CMP 技術作為半導體制造領域的關鍵技術,在過去幾十年里已經取得了令人矚目的成就。在未來,隨著技術的不斷創新、市場需求的持續增長和產業格局的逐步演變,CMP 技術將繼續發揮其不可替代的重要作用,為推動半導體產業向著更高性能、更小尺寸、更低成本的方向發展貢獻力量。
