自1790年發(fā)現(xiàn)鈦元素以來，人類為了獲得它超凡的性能，開展了長達百年的艱辛探索。1910年人類第一次制得金屬鈦，但鈦合金的應用之路艱辛漫長，直到40年后的1951年才最終實現(xiàn)工業(yè)化生產(chǎn)。

       鈦合金具有比強度高、耐腐蝕、耐高溫和抗疲勞等特點。同樣大小的鈦合金重量只是鋼的60%，但是卻比合金鋼的強度高。鈦合金由于良好的特性，在航空、航天、發(fā)電設備、核能、船舶、化工和醫(yī)療器械等領(lǐng)域中得到了越來越廣泛的應用。

       鈦合金難加工原因

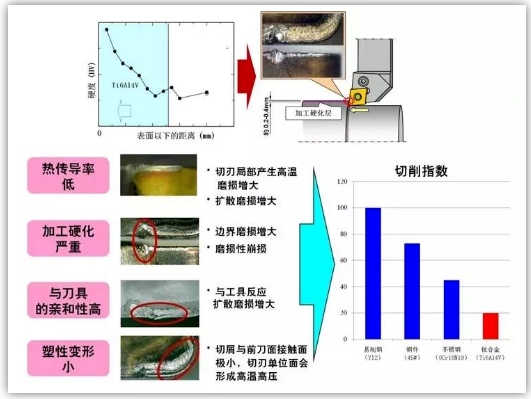

       鈦合金熱傳導率低、加工硬化嚴重、與刀具的親和性高、塑性變形小等4個特點是造成鈦合金難以加工的本質(zhì)原因。其被切削指數(shù)只相當于易削鋼的20%。
       熱傳導率低

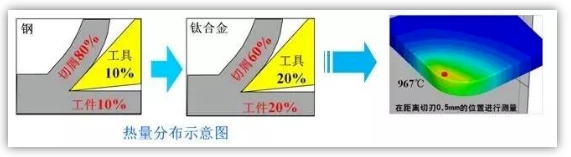

       鈦合金熱傳導率大約只有45#鋼的16%左右，加工中熱量不能及時傳導出去，造成切刃局部高溫（加工中的刀尖溫度是45#鋼的1倍以上），容易引發(fā)刀具擴散磨損。

       加工硬化嚴重

       鈦合金加工硬化現(xiàn)象明顯，表面硬化層相比不銹鋼要嚴重，會給后續(xù)加工造成一定的困難，比如，刀具邊界損傷增大。

       與刀具的親和性高

       與含鈦的硬質(zhì)合金粘結(jié)嚴重。

       塑性變形小
       約為45鋼的彈性模量的1/2，故彈性恢復大，摩擦嚴重。同時，工件也容易發(fā)生裝夾變形。
       加工鈦合金的工藝訣竅
       在理解鈦合金加工機理的基礎上，加上以往的經(jīng)驗，加工鈦合金的主要工藝訣竅如下：
       （1）采用正角型幾何形狀的刀片，以減少切削力、切削熱和工件的變形。
       （2）保持恒定的進給以避免工件的硬化，在切削過程中刀具要始終處于進給狀態(tài)，銑削時徑向吃刀量ae應為半徑的30%。
       （3）采用高壓大流量切削液，以保證加工過程的熱穩(wěn)定性，防止因溫度過高導致工件表面變性和刀具損壞。
       （4）保持刀片刃口鋒利，鈍的刀具是熱集結(jié)和磨損的原因，容易導致刀具失效。
       （5）盡可能在鈦合金最軟的狀態(tài)加工，因為淬硬后材料變得更難加工，熱處理提高了材料的強度并增加刀片的磨損。
       （6）使用大的刀尖圓弧半徑或倒角切入，盡可能把更多的刀刃進入切削。這可以減少每一點的切削力和熱量，防止局部破損。在銑削鈦合金時，各切削參數(shù)中切削速度對刀具壽命的影響最大，徑向吃刀量（銑削深度）次之。
       從刀片入手解決鈦加工難題
       鈦合金加工時出現(xiàn)的刀片溝槽磨損是后面和前面在沿切削深度方向上的局部磨損，它往往是由于前期加工留下的硬化層所造成的。刀具與工件材料在加工溫度超過800℃的化學反應和擴散，也是形成溝槽磨損的原因之一。因為在加工過程中，工件的鈦分子在刀片的前面積聚，在高壓高溫下“焊接”到刀刃上，形成積屑瘤。當積屑瘤從刀刃上剝離時，將刀片的硬質(zhì)合金涂層帶走，因此，鈦合金加工需要特殊的刀片材料和幾何形狀。
       適合鈦加工的刀具結(jié)構(gòu)
       鈦合金加工的焦點是熱，大量高壓切削液要及時準確地噴射到切削刃上，才能夠快速地將熱量移除。市場上有專門用于鈦合金加工的銑刀獨特結(jié)構(gòu)。

       從具體機械加工方式入手

車削

鈦合金產(chǎn)品車削，易獲得較好的表面粗糙度，加工硬化不嚴重，但切削溫度高，刀具磨損快。針對這些特點，主要在刀具、切削參數(shù)方面采取以下措施：

刀具材料：根據(jù)工廠現(xiàn)有條件選用YG6，YG8，YG10HT。

刀具幾何參數(shù)：合適的刀具前后角、刀尖磨圓。

較低的切削速度，適中的進給量，較深的切削深度，充分冷卻，車外圓時刀尖不能高于工件中心，否則容易扎刀，精車及車削薄壁件時，刀具主偏角要大，一般為75~90度。

銑削

鈦合金產(chǎn)品銑削比車削困難，因為銑削是斷續(xù)切削，并且切屑易與刀刃發(fā)生粘結(jié)，當粘屑的刀齒再次切入工件時，粘屑被碰掉并帶走一小塊刀具材料，形成崩刃，極大地降低了刀具的耐用度。

銑削方式：一般采用順銑。

刀具材料：高速鋼M42。

一般合金鋼的加工均不采用順銑，因機床絲杠、螺母間隙的影響，順銑時，銑刀作用在工件上，在進給方向上的分力與進給方向相同，易使工件臺產(chǎn)生間隙性竄動，造成打刀。對順銑而言，刀齒開始切入就碰到硬皮而導致刀具破損。但由于逆銑切屑是由薄到厚，在最初切入時刀具易與工件發(fā)生干摩擦，加重刀具的粘屑和崩刃。為使鈦合金順利銑削，還應注意相對于通用標準銑刀，前角應減小，后角應加大。銑削速度宜低，盡量采用尖齒銑刀，避免使用鏟齒銑刀。

攻絲

鈦合金產(chǎn)品攻絲，因為切屑細小，易與刀刃及工件粘結(jié)，造成加工表面粗糙度值大，扭矩大。攻絲時絲錐選用不當及操作不當極易造成加工硬化，加工效率極低并時有絲錐折斷現(xiàn)象。

需優(yōu)先選用一絲到位的跳牙絲錐，齒數(shù)應較標準絲錐少，一般為2～3齒。切削錐角宜大，錐度部分一般為3～4扣螺紋長度。為便于排屑，還可在切削錐部分磨出負傾角。盡量選用短絲錐以增加絲錐剛性。絲錐的倒錐部分應較標準的適當加大，以減少絲錐與工件的摩擦。

鉸削

鈦合金鉸削時刀具磨損不嚴重，使用硬質(zhì)合金和高速鋼鉸刀均可。使用硬質(zhì)合金鉸刀時，要采取類似鉆削的工藝系統(tǒng)剛度，防止鉸刀崩刃。鈦合金鉸孔時出現(xiàn)的主要問題是鉸孔光潔度不好，必須用油石修窄鉸刀刃帶寬度，以免刃帶與孔壁粘結(jié)，但要保證足夠的強度，一般刃寬在0.1～0.15mm為好。

切削刃與校準部分轉(zhuǎn)接處應為光滑圓弧，磨損后要及時修磨，并要求各齒圓弧大小一致；必要時可加大校準部分倒錐。

鉆削

鈦合金鉆削比較困難，常在加工過程中出現(xiàn)燒刀和斷鉆現(xiàn)象。這主要是由于鉆頭刃磨不良、排屑不及時、冷卻不佳以及工藝系統(tǒng)剛性差等幾方面原因造成的。因此，在鈦合金鉆削加工中須注意合理的鉆頭刃磨，大頂角、減少外緣前角、增大外緣后角，倒錐加至標準鉆頭的2～3倍。勤退刀并及時清除切屑，注意切屑的形狀和顏色。如鉆削過程中切屑出現(xiàn)羽狀或顏色變化時，表明鉆頭已鈍，應及時換刀刃磨。

鉆模應固定在工作臺上，鉆模引導刀面宜貼近加工表面，盡量使用短鉆頭。還有一個值得注意的問題是當采取手動進給時，鉆頭應在孔中不進不退，否則鉆刃摩擦加工表面，造成加工硬化，使鉆頭變鈍。

磨削

磨削鈦合金零件常見的問題是粘屑造成砂輪堵塞以及零件表面燒傷。其原因是鈦合金的導熱性差，使磨削區(qū)產(chǎn)生高溫，從而使鈦合金與磨料發(fā)生粘結(jié)、擴散以及強烈的化學反應。粘屑和砂輪堵塞導致磨削比顯著下降，擴散和化學反應的結(jié)果，使工件被磨表面燒傷，導致零件疲勞強度降低，這在磨削鈦合金鑄件時更為明顯。

為解決這一問題，采取的措施是：

選用合適的砂輪材料：綠碳化硅TL。稍低的砂輪硬度：ZR1。
       鈦合金材料的切削加工，必須從刀具材料、切削液、加工工藝參數(shù)方面進行控制，才能提高鈦合金材料加工的綜合效率。
