在機械加工的宏偉殿堂中，砂輪以其獨特的“多點隨機切削”特質占據著精密制造的核心地位。不同于車刀、銑刀等具有明確幾何刃口的單點刀具，砂輪由無數鋒利卻形狀不規則的磨粒構成。這種看似混沌的切削方式，在賦予其優異材料去除能力的同時，也帶來了一個根本性挑戰：如何為這把“無形的利刃”建立精確的空間坐標？答案就隱藏在對刀點與裝夾點這對精密協同的基準之中——它們是數控磨削程序得以精準執行、復雜曲面得以完美成形的數學與物理原點。

       裝夾點：刀具與機床的物理錨固

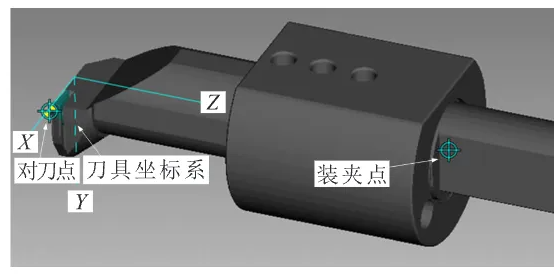

       裝夾點，本質上是砂輪與機床主軸之間不可移動的機械連接點。它如同建筑的地基錨栓，決定了刀具在空間中的絕對位置根基。當我們將砂輪安裝于磨桿或刀柄上時，裝夾點通常被嚴格定義為刀桿尾端截面的幾何中心。這一位置的選擇絕非隨意：刀桿尾端是與機床主軸錐孔或夾套直接接觸并傳遞扭矩的部位，其中心點最能代表刀具系統與機床的剛性結合位置。

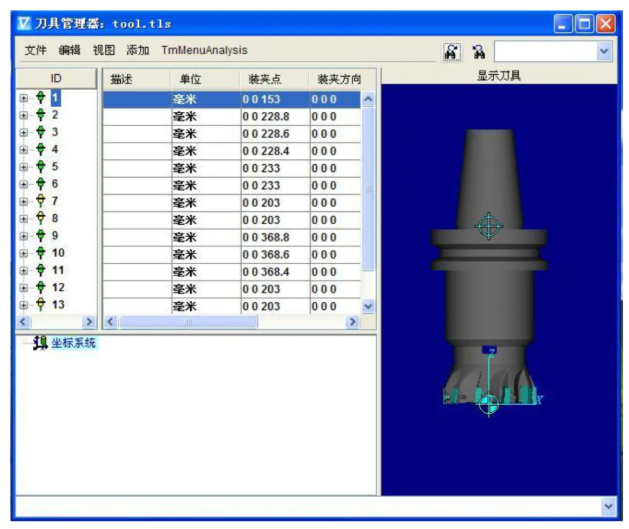

       在虛擬仿真世界（如VERICUT等軟件）中，裝夾點更是構建刀具坐標系的絕對基準。軟件通過此點關聯機床主軸坐標系，進而模擬砂輪在加工空間中的真實運動軌跡。裝夾點的精確設定，直接影響加工系統的剛性表現與振動特性。若裝夾點定義存在偏差，如同地基偏移，整個刀具系統的空間定位將產生難以預料的系統性誤差，輕則導致尺寸超差，重則引發干涉碰撞。因此，在精密磨床的刀柄設計及夾具配置中，確保裝夾點的高重復定位精度（通常要求微米級）是工藝調試的首要環節。每一次更換砂輪或刀桿，都意味著需要重新確認這一物理錨點的準確性。

       對刀點：程序與工件的邏輯原點

       如果說裝夾點是砂輪在機床坐標系中的物理身份證，那么對刀點則是它在加工程序世界里的邏輯通行證。對刀點被定義為數控程序的理論起點，是編程人員為刀具運動設定的初始坐標基準。其核心使命在于建立砂輪切削部分與工件待加工表面之間的精確空間關系。對于砂輪而言，這一點的設定尤為特殊且至關重要。

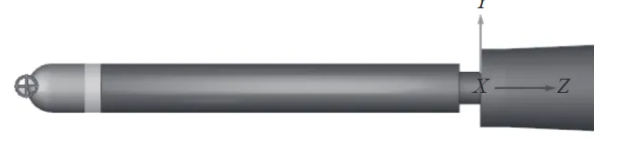

       由于砂輪缺乏傳統刀具的固定刃尖，其“刀位點”——即實際參與切削的理論基準點——必須根據砂輪類型人為定義。例如，在球頭砂輪加工復雜曲面時，刀位點通常設定在砂輪球心，因為球心到球面任意點的距離恒定，便于軌跡計算；而在平面磨削中，圓柱砂輪的刀位點則常取砂輪外圓母線的最低點或端面與軸線的交點。然而，程序中的對刀點并非直接取在刀位點，而是出于測量便利性和安全性考慮，通常設在砂輪最外緣的可接觸位置。例如對于球頭砂輪，對刀點常設定在砂輪旋轉軸線的端部頂點。這一設定雖非實際切削點，但與刀位點（球心）之間存在確定的幾何關系（如球頭砂輪頂點到球心的距離即為砂輪半徑）。

       這種分離設計帶來了關鍵的操作要求：必須通過精密測量（如使用激光對刀儀、接觸式測頭或標準對刀塊），將刀位點與對刀點在機床坐標系中的位置進行關聯校準。操作者需將對刀儀測得的砂輪頂點（對刀點）位置數據輸入數控系統，同時告知系統該點到實際刀位點的偏移量（如球頭砂輪的半徑值）。系統據此進行數學補償，確保程序坐標系中的指令能精確映射到砂輪的實際切削位置。對刀點的選擇還需兼顧工藝基準：優先設置在工件的設計基準或定位基準上，以減小累積誤差；同時需考慮安全性，砂輪體積龐大，起始點常置于工件外部，避免空程碰撞。

       協同與補償：精度三角的閉環

       裝夾點與對刀點并非孤立存在，它們通過一條無形的“矢量鏈”緊密耦合，共同構筑了磨削精度的閉環三角。這條矢量鏈的物理本質，是從裝夾點到對刀點的空間位移矢量。在數控系統中，該矢量被具體化為刀具長度補償值（常見于H代碼或刀具表參數）。

       當機床執行加工程序時，控制系統以裝夾點為運動控制基準，驅動主軸（連帶砂輪）移動。系統會實時疊加預先輸入的長度補償矢量，動態計算出刀位點（實際切削點）的實時位置。例如，對于一根長磨桿安裝的球頭砂輪，設裝夾點在刀桿尾端中心（Pc），對刀點設在砂輪頂點（Pt），實際刀位點為球心（Pt’）。系統存儲的補償值實質是向量PcPt（裝夾點到對刀點）與向量PtPt’（對刀點到刀位點）的合成矢量。這一補償機制，使得程序只需基于對刀點坐標編寫，機床即可自動將指令轉化為刀位點的精確運動。

       砂輪磨損進一步凸顯了這種協同的重要性。隨著磨粒不斷消耗，砂輪直徑減小，球頭砂輪的球心位置（刀位點）會沿軸線向裝夾點方向微移。此時，若僅對刀點位置不變，實際切削點已發生偏移。精磨操作中，必須定期檢測砂輪尺寸并更新補償值，甚至重新對刀，確保矢量鏈的準確性。忽略此步驟，將導致加工尺寸系統性偏小，尤其在高精度成形磨削中可能造成批量廢品。某航空發動機葉片磨削案例曾顯示：因未及時補償砂輪磨損導致的0.02mm刀位點內移，致使葉型輪廓公差超差達30%，造成數十萬元損失。

       超越定義：砂輪特殊性的深度影響

       砂輪作為“多點隨機切削”工具的特性，使其對刀點與裝夾點的應用遠比普通刀具復雜。這種復雜性體現在三個維度：

       刀位點的模糊性與定義依賴：車刀的刀尖是明確的幾何點，而砂輪的“切削點”是瞬時變化的無數磨粒。所謂刀位點，本質是根據加工策略（如成形磨、軌跡磨）人為指定的理論計算基準。這要求工藝人員深刻理解加工原理，才能正確定義并補償。動態特性的干擾：砂輪高速旋轉時的離心膨脹、磨削力引起的彈性變形，甚至主軸的熱伸長，都會輕微改變裝夾點到刀位點的實際矢量。超精密磨削（如光學玻璃、硅片）中，這些微米級變化需通過在線監測與自適應補償技術予以抑制。測量技術的挑戰：為不規則砂輪精確標定對刀點及刀位點偏移量，依賴先進對刀設備。激光對刀儀能非接觸測量砂輪輪廓，而三維測頭可在機掃描砂輪形貌，自動計算補償值，成為高端磨床的標配。

       結語：精度的雙重基石

       在砂輪呼嘯旋轉、火花飛濺的磨削世界里，裝夾點與對刀點如同兩位沉默的導航員。裝夾點，以其堅實的機械定位，將砂輪錨固于機床坐標系的確定位置；對刀點，憑借其靈活的邏輯定義，架起了加工程序與工件形貌之間的精準橋梁。兩者通過精妙的矢量補償緊密協同，共同抵御著砂輪磨損、系統變形等帶來的不確定性。理解并掌控這對基準，不僅是編寫一段無碰撞數控代碼的前提，更是解鎖納米級表面光潔度與微米級形狀精度的核心密碼。每一次成功的精密磨削，都是對這對“坐標基石”最完美的致敬——它們以數學的嚴謹與工程的智慧，在剛性的金屬世界中，刻畫出柔美而精確的曲線。
