申請?zhí)? 201420686351.8
       申請日: 2014.11.17
       國家/省市: 中國河南(41)
       主分類號: B65D 25/10(2006.01)
       授權公告號: 204433289U
       授權公告日: 2015.07.01
       分類號: B65D 25/10(2006.01); B65D 25/14(2006.01); B65D 85/02(2006.01)
       申請人: 鄭州磨料磨具磨削研究所有限公司
       發明人: 王威
       代理人: 霍彥偉
       代理機構: 41109
       申請人地址: 河南省鄭州市高新區梧桐街121號

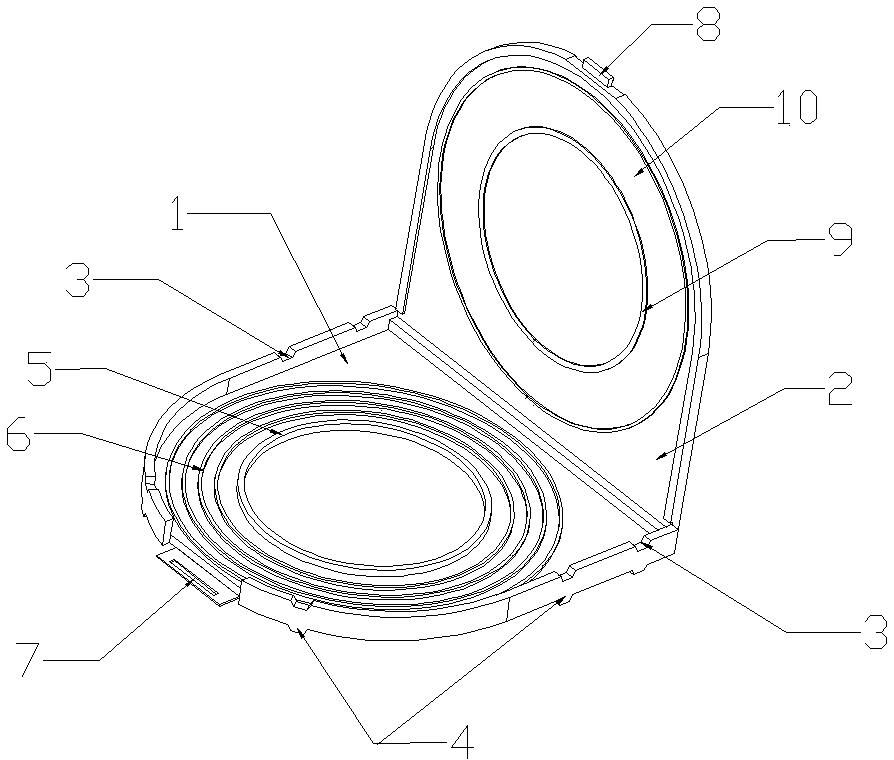

       摘要： 本實用新型公開了一種整體型超薄切割砂輪包裝盒，包括盒體和與盒體相配合的盒蓋，包裝盒一條邊為直邊，其余為圓弧形邊；包裝盒邊緣處設有限位結構，盒體內設有定位芯及支撐環，支撐環高度低于定位芯；盒體的弧形邊中間設有第一連接件，盒蓋與盒體相應位置設有第二連接件，第一連接件與第二連接件配合連接。使用本實用新型公開的整體型超薄切割砂輪包裝盒，可以實現快速包裝，又方便用戶開啟，且包裝盒的適用范圍更廣，能夠滿足0.1—1.0mm厚度砂輪片包裝需求，該包裝盒一邊為直邊，一邊為圓弧狀，可有效防止包裝盒滾動；該包裝盒一面設置凹槽，另一面設置凸起，包裝盒疊放時，凸起和凹槽相扣合，形成互鎖機構，防止滑動。

       主權利要求 1.整體型超薄切割砂輪包裝盒，包括盒體和與盒體相配合的盒蓋，其特征在于：包裝盒一條邊為直邊，其余為圓弧形邊；包裝盒邊緣處設有限位結構，盒體內設有定位芯及支撐環，支撐環高度低于定位芯；盒體的弧形邊中間設有第一連接件，盒蓋與盒體相應位置設有第二連接件，第一連接件與第二連接件配合連接。
