申請?zhí)? 201610625249.0
申請日: 2016.07.29
國家/省市: 中國河南(41)
公開號: 106153258A
公開日: 2016.11.23
主分類號: G01M 1/38(2006.01)
分類號: G01M 1/38(2006.01)
申請人: 鄭州磨料磨具磨削研究所有限公司
發明人: 馮克明; 趙金墜
代理人: 陳曉輝
代理機構: 鄭州睿信知識產權代理有限公司(41119)
申請人地址: 河南省鄭州市高新區梧桐街121號

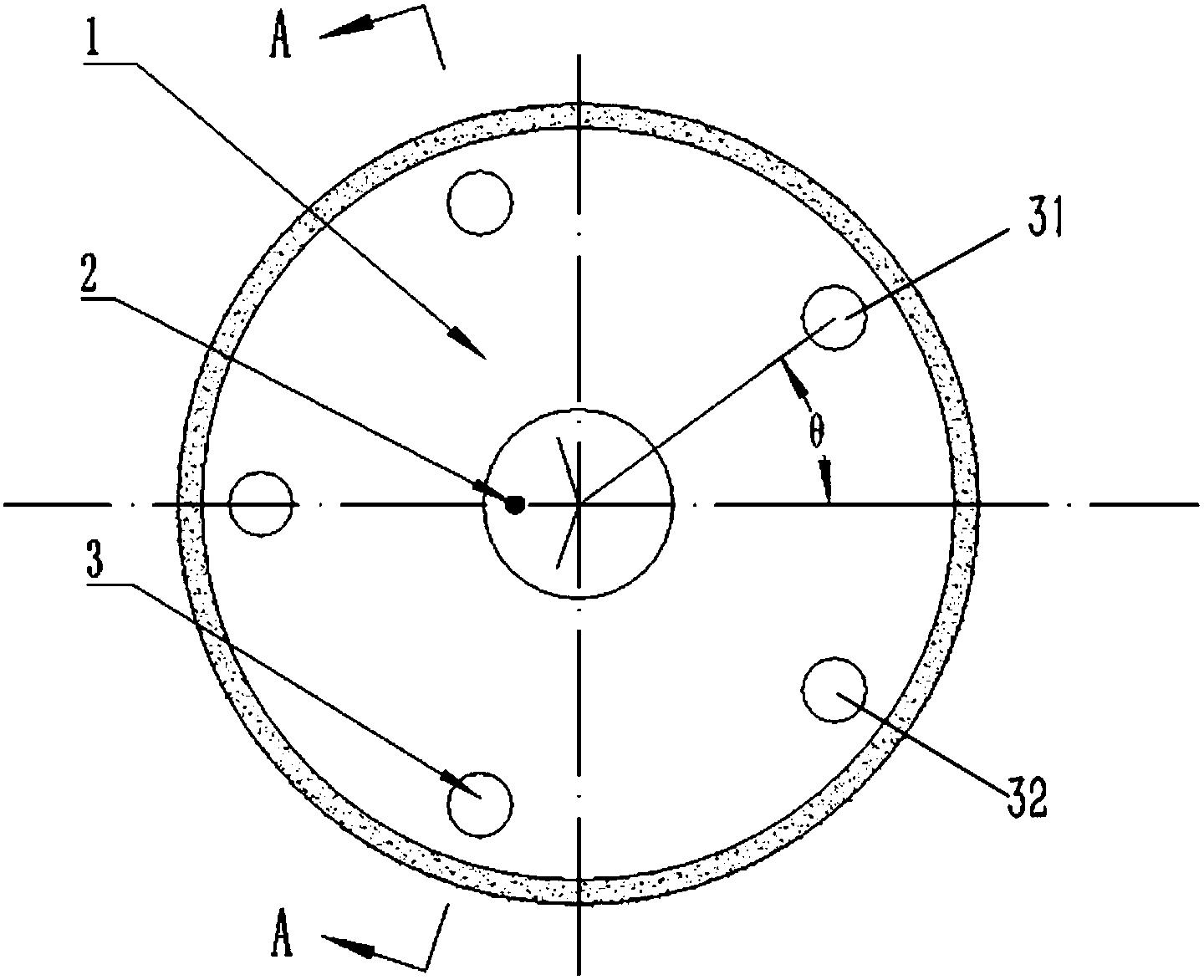

摘要： 本發明公開了一種超硬磨料砂輪的精密平衡校正方法，包括以下步驟：步驟一，在砂輪基體端面同一圓周上開設3?6個均布的平衡孔，并配堵頭；步驟二，在平衡機上測試砂輪的不平衡量，以確定砂輪的初始重心位置和砂輪不平衡矩；步驟三，在砂輪端面上過初始重心和圓心建立X軸，砂輪輕點與初始重心關于X軸的中心O對稱，將砂輪輕點區域、X軸線兩側、距離X軸線最近的2個平衡孔確定為砂輪校正的第一、第二配重孔；步驟四，在兩配重孔中分別安裝相對的配重物。這實際上是通過配重物增大了砂輪上重心區域相對側的質量，以使得整個砂輪的重心回落到軸心位置，同時由于配重物可通過精密天平細分，因此提高了平衡精度。

主權利要求
1.超硬磨料砂輪的精密平衡校正方法，其特征在于，包括以下步驟：步驟一，在砂輪的基體端面的同一圓周上開設3-6個均布的平衡孔，并給各平衡孔上安裝用于堵上平衡孔的孔口的堵頭，以由砂輪和堵頭組成待校正的砂輪；步驟二，在動平衡機上測試砂輪的不平衡量，以確定砂輪的初始重心位置和砂輪不平衡矩M；步驟三，在砂輪端面上過初始重心和圓心建立X軸，砂輪輕點與初始重心關于X軸的中心O對稱，將砂輪輕點區域的X軸線兩側、且距離X軸線最近的2個平衡孔確定為砂輪校正的第一、第二配重孔；步驟四，在第一、第二配重孔中分別安裝配重物，并用堵頭將配重物封堵固定在配重孔中，兩配重物需滿足如下條件：m0e＝m1rcosθ+m2rcos(360/n-θ)＝M，m1rsinθ＝m2rsin(360/n-θ)，式中：m0為砂輪質量，e為初始重心在X軸上的坐標的絕對值,r為配重孔和砂輪本體的中心距，m1和m2為第一、第二配重孔中配重物的質量，θ為第一配重孔相對于X軸的相位角，n為平衡孔的數量。
