一種用于修整麻花鉆頭磨削砂輪的金剛石滾輪

關鍵詞鉆頭 , 磨削 , 砂輪 , 金剛石砂輪|2018-05-31 10:18:18|行業專利|來源中國磨料磨具網

摘要申請?zhí)?201721330655.0申請日:2017.10.16國家/省市:中國江蘇(32)主分類號:B24B53/14(2006.01)授權公告號:207387444U授權公告日...

申請?zhí)? 201721330655.0

申請日: 2017.10.16

國家/省市:中國江蘇(32)

主分類號:B24B 53/14(2006.01)

授權公告號:207387444U

授權公告日:2018.05.22

分類號: B24B 53/14(2006.01)

申請人: 江蘇萬金精密刀具有限公司

發明人: 薛明杰

代理人: 謝東

代理機構:32315

申請人地址:江蘇省揚州市邗江區美湖路9號4

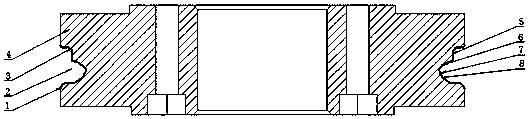

摘要：本實用新型公開了一種用于修整麻花鉆頭磨削砂輪的金剛石滾輪。屬于切削加工技術領域，包括環形滾輪本體，所述環形滾輪本體沿外周面設有工作凹槽，所述工作凹槽表面設有金剛石層，工作凹槽包括直角凹槽和圓弧凹槽，直角凹槽一直角邊與環形滾輪本體的徑向平行為徑向直角邊，直角凹槽另一直角邊與環形滾輪本體的軸向平行為軸向直角邊，徑向直角邊與軸向直角邊之間倒圓角，軸向直角邊連接有圓弧凹槽，所述圓弧凹槽包括與軸向直角邊連接的第一圓弧底以及與第一圓弧底相連接的第二圓弧底，所述第二圓弧底與環形滾輪本體外周面相交。金剛石滾輪的工作凹槽與磨削砂輪工作面相匹配，相對于金剛筆具有定位精準、修整精度高、修整面積大、修整效率高的特點。

主權利要求

一種用于修整麻花鉆頭磨削砂輪的金剛石滾輪，包括環形滾輪本體，其特征在于：所述環形滾輪本體沿外周面設有工作凹槽，所述工作凹槽表面設有金剛石層，工作凹槽包括直角凹槽和圓弧凹槽，直角凹槽一直角邊與環形滾輪本體的徑向平行為徑向直角邊，直角凹槽另一直角邊與環形滾輪本體的軸向平行為軸向直角邊，徑向直角邊與軸向直角邊之間倒圓角，軸向直角邊連接有圓弧凹槽，所述圓弧凹槽包括與軸向直角邊連接的第一圓弧底以及與第一圓弧底相連接的第二圓弧底，所述第二圓弧底與環形滾輪本體外周面相交。
