普通樹脂磨具多以酚醛樹脂粉為結(jié)合劑、酚醛樹脂液為潤(rùn)濕劑，成型料容易發(fā)粘、結(jié)塊、松散性很差，尤其在炎熱、多雨的夏季，往往難于刮料。近幾年，在引進(jìn)的全自動(dòng)壓機(jī)上，加料和刮料都是機(jī)械化自動(dòng)操作，對(duì)樹脂磨具成型料的松散性比人工操作提出了更高的要求，為此，我們用國(guó)產(chǎn)原料對(duì)樹脂松散料進(jìn)行了初步的探索。
　　1 導(dǎo)致樹脂成型料不松散的原因和解決的途徑
　　1．1 導(dǎo)致原因
　　我們認(rèn)為導(dǎo)致成型料不松散、容易結(jié)塊的主要原因是酚醛樹脂液中含有游離酚(其含量為20％左右)，游離酚能溶解一部分酚醛樹脂粉，致使粘附在磨粒表面的干樹脂粉發(fā)粘。此外，酚醛樹脂粉易吸潮，吸潮后也發(fā)粘，氣溫越高，酚醛樹脂液對(duì)酚醛樹脂粉的溶解能力越大。所以，在夏季和雨季里，樹脂成型料容易結(jié)塊。
　　1．2 解決途徑
　　針對(duì)上述原因，我們從三條途徑對(duì)松散料進(jìn)行探索：①采用高熔點(diǎn)的酚醛樹脂粉作結(jié)合劑；②采用不含游離酚的潤(rùn)濕劑；③新的混料工藝。
　　2 試驗(yàn)簡(jiǎn)介
　　2．1 高熔點(diǎn)酚醛樹脂粉
　　酚醛樹脂粉的軟化點(diǎn)與聚合度和吸潮程度有關(guān)，熔點(diǎn)越高，聚合度越大、吸潮程度越低，因?yàn)榉尤渲鄣木酆隙仍酱蠓尤渲壕驮诫y溶解它，所以采用高熔點(diǎn)的酚醛樹脂粉作結(jié)合劑能有效地減少成型料的發(fā)粘和結(jié)塊程度。

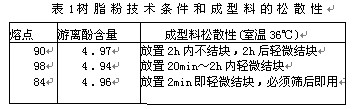

　　試驗(yàn)證明：高熔點(diǎn)的酚醛樹脂粉／酚醛樹脂液混出來(lái)的成型料，放置2小時(shí)內(nèi)不結(jié)塊；在塑料口袋內(nèi)放置2小時(shí)～2天之內(nèi)輕微結(jié)塊，在篩網(wǎng)上一搓，即松散開來(lái)，見表1。
　　試驗(yàn)所用酚醛樹脂粉和酚醛樹脂液的技術(shù)條件見表1、表2，成型料配方見表3，砂輪性能見表4。
　　
　　2．2非酚潤(rùn)濕劑
　　不含酚的液體雖然很多，但能滿足松散料要求的卻很少，經(jīng)過試驗(yàn)，我們發(fā)現(xiàn)三乙醇胺是一種較理想的潤(rùn)濕劑，三乙醇胺無(wú)毒、無(wú)刺激性氣味，粘度適中、價(jià)格較便宜，用酚醛樹脂粉／三乙醇胺混出的樹脂成型料很松散、不結(jié)塊，而且松散性不受酚醛樹脂粉熔點(diǎn)的影響，能保證坯體強(qiáng)度和砂輪性能，見表5，表8，能進(jìn)行爐前平衡檢查。
　　經(jīng)過試驗(yàn)，用酚醛樹脂粉／三乙醇胺混出的樹脂成型料，放置3天之內(nèi)，無(wú)任何結(jié)塊現(xiàn)象，投料之前不必再篩松，刮料手感良好，即使用熔點(diǎn)為84℃的酚醛樹脂粉，混出來(lái)的成型料也可放置3天，同樣松散。
　　試驗(yàn)用酚醛樹脂粉的技術(shù)條件和成型料松散性見表5，三乙醇胺技術(shù)條件見表6，成型料配方見表7，砂輪性能見表8。
　　 　　

　　2．3“滾流法”混料工藝
　　雖然，酚醛樹脂粉／三乙醇胺混出的成型料不結(jié)塊，松散性能滿足手工加料、刮料的要求，但用在機(jī)械控制自動(dòng)加料斗上，在出料口有架橋現(xiàn)象，需連續(xù)敲擊加料斗外壁方能保證出料。
　　為進(jìn)一步提高樹脂成型料的松散性，滿足機(jī)械自動(dòng)加料的要求，我們?cè)跓o(wú)酚潤(rùn)濕劑的基礎(chǔ)上，試驗(yàn)了新的混料方法。我們稱這種混料方法為“滾流法”，滾流法混出來(lái)的成型料是內(nèi)濕外干的小球形顆粒料，這種小球形顆粒料雖然里面很濕，但表面卻像干磨料一樣，用普通磨料堆積密度測(cè)定儀檢查這種小球形顆粒料的松散性，試驗(yàn)證實(shí)，出料口無(wú)架橋現(xiàn)象、成型料能順利地流出來(lái)。此外，這種小球形成型料在塑料口袋里放置3天之內(nèi)，無(wú)結(jié)塊和發(fā)粘現(xiàn)象，松散性無(wú)明顯變化。
　　在生產(chǎn)應(yīng)用時(shí)，這種小球形松散料刮料方便，坯體能進(jìn)行爐前平衡檢查、無(wú)掉邊現(xiàn)象，產(chǎn)品回轉(zhuǎn)強(qiáng)度>5100r／min，只是用氧化鐵紅作著色劑時(shí)，砂輪色澤發(fā)暗，著色劑宜用碳黑。
　　試驗(yàn)所用酚醛樹脂粉同表1，成型料配方和成型要求類似表7，混料工藝流程見圖1，滾流法混料見圖2。
　　
　　在應(yīng)用小球形松散料時(shí)，可以用篩網(wǎng)過篩，但不能在篩網(wǎng)上搓，因?yàn)樾∏蛐纬尚土鲜莾?nèi)濕外干的顆粒料，一經(jīng)受力擠壓，里面濕的潤(rùn)濕劑就被擠出到酚醛樹脂于粉外面，使顆粒相互粘連，成大顆粒料。搓的結(jié)果是越搓越不松散，同樣的原理，如果最后一次混料仍用逆流法，是混不出小球形松散料的。
　　3結(jié)論
　　經(jīng)過初步的試驗(yàn)，我們得出以下結(jié)論：
　　(1)采用(≥90℃的)高熔點(diǎn)酚醛樹脂粉，能解決手工加料、刮料對(duì)樹脂成型料松散性的要求。
　　(2)當(dāng)酚醛樹脂粉的熔點(diǎn)偏低時(shí)，采用三乙醇胺作潤(rùn)濕劑，也能解決手工加料、刮料的要求，而且成型料的松散性比1更好。
　　(3)在機(jī)械控制自動(dòng)加料時(shí)，可采用無(wú)酚潤(rùn)濕劑+“滾流法”混料，混出的小球形顆粒料能滿足其對(duì)成型料松散性的要求。
