當(dāng)要研磨像是SKD類的硬料，常常會(huì)有的問(wèn)題就是砂輪的「磨耗太快」、研削比太低、所以精度無(wú)法維持的問(wèn)題。

      而磨耗的原因是源于砂輪的自銳作用。雖然因科技進(jìn)步，所以發(fā)明了不易鈍化的磨料。

      可是相對(duì)的，結(jié)合劑如何配合就考驗(yàn)著砂輪制造商了！

      SKD這類硬料的特性

      我們先來(lái)看看SKD這類硬料的特性：

      SKD是作為模具、刀具、沖頭等工件的材料之一，常見的材料編號(hào)有SKD11 SKD61等，其特性是具耐磨耗性佳、不變形、耐沖擊、高韌性等特性，而這樣的特性，也造成研磨上的困難。SKD熱處理后硬度約HRC=62，由于硬度高，當(dāng)砂輪進(jìn)行研磨時(shí)，磨料的銳角容易磨圓而鈍化。

      鈍化示意圖▼

      效率差原因一、砂輪消耗快

      因?yàn)樯鲜龅奶匦裕陨拜喌哪チ蠒?huì)鈍化，鈍化的磨料會(huì)有聲音變大、震動(dòng)、燒傷等問(wèn)題。此時(shí)，砂輪自銳作用開始，結(jié)合劑脫落，新磨料露出。

      也因此，一般砂輪研磨SKD等硬料時(shí)，會(huì)有消耗太快，以致加工物件尺寸不易控制的問(wèn)題。此即為造成研磨效率低落的原因之一。

      效率差原因二、堵塞修整耗時(shí)

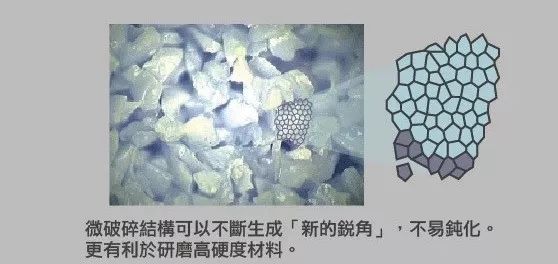

      近年來(lái)，具有微破碎結(jié)構(gòu)的陶瓷磨料發(fā)明，由于能夠不斷生成新的銳角，不易鈍化，更有利于研磨高硬度材料。

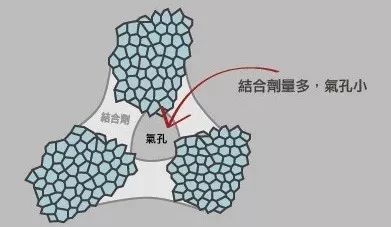

      然而，為了發(fā)揮陶瓷磨料的特性，往往需要增加結(jié)合劑的量，砂輪間隙及氣孔量減少，容易造成堵塞，需要時(shí)常停機(jī)修整，此為造成研磨效率低落的原因之二。

      磨料＋結(jié)合劑的完美配方

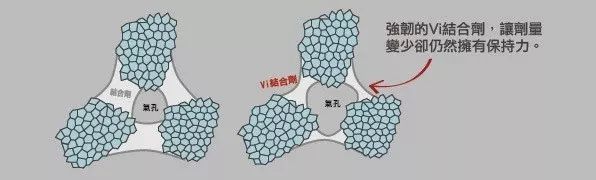

      換言之，要提升研磨SKD等硬料的效率，需要找到兼顧減少結(jié)合劑的量，又不喪失保持力的方法，經(jīng)過(guò)不斷的試驗(yàn)，我們終于找到完美的配方。不但減少了結(jié)合劑的量，而且進(jìn)一步提高保持力。

      以加工SKD11 工件尺寸 290*210*50mm 為例。單次進(jìn)刀量0.02mm，總研磨量0.3mm，RZi砂輪不但可以不需修整，而且本身消耗極少，可以說(shuō)是目前研磨硬料的最佳砂輪選擇。

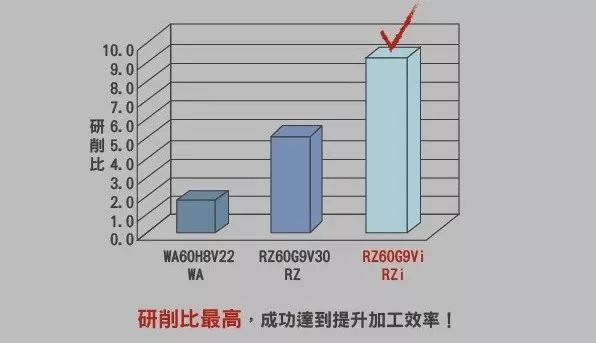

      日本鐵肯的RZi砂輪，專為硬料材質(zhì)調(diào)配，讓磨料發(fā)揮最大優(yōu)勢(shì)！研削比提高！

      研磨硬料不再犧牲精度，加工效率提升感受得到！
