選擇合適的砂輪硬度是確保磨削效率、加工質(zhì)量和砂輪壽命的關(guān)鍵。砂輪硬度不是指磨粒本身的硬度，而是指結(jié)合劑（粘結(jié)劑）把持磨粒的牢固程度。簡單來說：

       ?硬砂輪：磨粒不易脫落。適合輕磨削力、小接觸面積、高精度、硬材料。

       ?軟砂輪：磨粒相對容易脫落，能及時露出新的鋒利磨粒（自銳性好）。適合重磨削力、大接觸面積、軟材料、散熱要求高的情況。

       以下是砂輪硬度選擇的主要考慮因素和指南：

       1.  工件材料的硬度：

        *硬材料（如淬硬鋼、硬質(zhì)合金、陶瓷）：磨粒容易變鈍。需要較軟的砂輪，讓鈍化的磨粒及時脫落，露出新的鋒利磨粒，避免燒傷工件和產(chǎn)生振動。否則鈍磨粒會摩擦生熱，導(dǎo)致燒傷。

       *軟材料（如低碳鋼、鋁、銅、塑料、木材）：磨粒不易變鈍，但容易堵塞（切屑嵌在砂輪表面）。需要較硬的砂輪，讓磨粒保持更長時間，減少堵塞。軟砂輪磨軟材料會因磨粒過早脫落而效率低下且更易堵塞。

       *韌性材料（如不銹鋼、高溫合金、鈦合金）：容易堵塞和燒傷。通常需要中等偏軟的砂輪，保證良好的自銳性，及時排出切屑和散熱。

       2.  磨削方式與接觸面積：

       *接觸面積小（如外圓磨、工具磨、刃磨、窄槽磨）：磨削點散熱相對容易，磨削力相對集中。可選用較硬的砂輪，以獲得更好的形狀保持性和精度。

       *接觸面積大（如平面磨、內(nèi)圓磨、無心磨導(dǎo)輪、寬砂輪磨削）：磨削區(qū)域散熱困難，容易產(chǎn)生大量熱量和堵塞。需要較軟的砂輪，保證自銳性，及時散熱和避免堵塞。

        *切入式磨削：接觸面積大，需要較軟的砂輪。

        *縱向進給磨削：接觸面積相對小，可用較硬的砂輪。

       3. 磨削工藝要求：

       *粗磨/大余量磨削：磨削力大，金屬去除率高，發(fā)熱量大。需要**較軟**的砂輪以保證良好的自銳性和散熱性。

        *精磨/小余量磨削/高精度磨削：磨削力小，要求砂輪形狀保持性好，尺寸穩(wěn)定，表面光潔度高。需要較硬的砂輪。

       *高效率磨削：通常需要較軟的砂輪來維持鋒利的切削刃，但也要平衡砂輪磨損速度。

        *低粗糙度要求：需要較硬且組織均勻的砂輪，避免磨粒過早脫落影響表面紋理。

       4. 砂輪線速度：

       *較高的砂輪線速度會使單顆磨粒承受的力減小，相當(dāng)于砂輪變“硬”了一點。因此，在高速磨削時，有時需要選擇比常規(guī)速度下稍軟一級的砂輪來補償，以保證自銳性。

       5. 機床剛性和狀態(tài)：

       *機床剛性好、振動小：可以選用較軟的砂輪，充分發(fā)揮其自銳性優(yōu)勢。

        *機床剛性差、振動大（如老舊機床）：需要選用較硬的砂輪，避免因振動導(dǎo)致磨粒過早非正常脫落，影響磨削效果和砂輪壽命。

       6.  冷卻條件：

       *良好的冷卻（充足、有效的磨削液）可以帶走熱量，減少燒傷風(fēng)險，允許使用稍硬一點的砂輪。

        *冷卻條件差（干磨、冷卻液不足或不理想）：必須選擇更軟的砂輪，依靠自銳性來散熱。

       砂輪硬度等級表示法

        *常用字母表示，從軟到硬大致為：A, B, C, D, E, F, G, H, I, J, K, L, M, N, O, P, Q, R, S, T, U, V, W, X, Y, Z。

         *不同標(biāo)準(zhǔn)（如GB國標(biāo)，JIS日標(biāo)，ANSI美標(biāo)等）的字母序列和具體對應(yīng)關(guān)系可能略有差異，需參考具體標(biāo)準(zhǔn)。

         *也有用數(shù)字表示的（如1最軟，數(shù)字越大越硬）。

       常見問題及硬度調(diào)整方向

       *工件燒傷：砂輪可能太硬了 -> 嘗試更軟一級。

       *砂輪堵塞嚴(yán)重：砂輪可能太軟了 -> 嘗試更硬一級（對于軟材料），或檢查冷卻和修整（對于硬/韌材料）。

       *工件表面有振紋/波紋： 砂輪可能太軟（磨粒過度脫落導(dǎo)致不平衡），或機床振動 -> 嘗試稍硬一級砂輪并檢查機床狀態(tài)。

       *砂輪磨損過快：砂輪可能太軟了 -> 嘗試更硬一級（但要警惕燒傷風(fēng)險）。

       *磨削效率低下：砂輪可能太硬（鈍化不自銳）或太軟（磨粒過早脫落）-> 根據(jù)工件材料和現(xiàn)象判斷調(diào)整方向。對于硬材料效率低，往往是太硬了；對于軟材料效率低，往往是太軟了或堵塞了。

       *工件尺寸/形狀不穩(wěn)定：砂輪可能太軟（磨損快）-> 嘗試更硬一級。

       重要提示

       1.  沒有絕對標(biāo)準(zhǔn)：上述指南是基本原則，實際選擇需要根據(jù)具體工況（機床、工件、工藝、冷卻液等）進行試驗和優(yōu)化。同一個工件，不同廠家、不同操作習(xí)慣可能選擇不同硬度的砂輪。

       2.  初始選擇：如果不確定，可以從中等硬度（如 J, K, L）開始嘗試，然后根據(jù)磨削效果（燒傷、光潔度、效率、磨損）向更軟或更硬方向調(diào)整。

       3.  咨詢供應(yīng)商：砂輪制造商通常有豐富的應(yīng)用經(jīng)驗，提供針對特定材料和工藝的推薦硬度。提供盡可能詳細(xì)的工況信息給他們。

       4. 砂輪修整：砂輪硬度也影響修整的頻率和方式。軟砂輪需要更頻繁的修整來保持形狀。

       5.  平衡其他參數(shù)：硬度選擇必須與磨料種類（剛玉、碳化硅、CBN、金剛石）、粒度、結(jié)合劑類型（陶瓷、樹脂、橡膠、金屬）、組織（松緊程度）等參數(shù)綜合考慮。

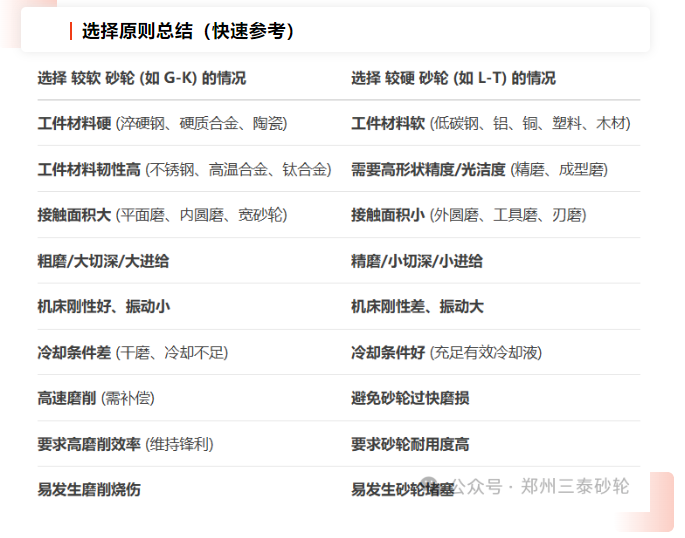

       總結(jié)選擇流程：

       1.  識別工件材料 (硬/軟/韌)。

       2.  確定磨削方式 (接觸面積大小？ 粗/精磨？)。

       3.  評估工況條件 (機床剛性？ 冷卻效果？ 線速度？)。

       4.  根據(jù)核心原則 (硬/大接觸/粗磨/好冷卻 -> 軟； 軟/小接觸/精磨/差冷卻 -> 硬) 初步選定硬度范圍。

       5.  進行試磨，觀察效果（表面質(zhì)量、燒傷、堵塞、效率、磨損）。

       6.  根據(jù)問題調(diào)整硬度 (燒傷->更軟；堵塞/磨損快->更硬；振紋->檢查或稍硬；效率低->分析原因調(diào)整)。

       7.  優(yōu)化確認(rèn)，必要時咨詢供應(yīng)商。

       記住，砂輪硬度是磨削“藝術(shù)”中的關(guān)鍵變量之一，實踐經(jīng)驗和針對具體情況的調(diào)整至關(guān)重要。
